Регуляторы предназначены для понижения давления газа, поступающего из баллона, и автоматического поддержания постоянным заданного расхода.

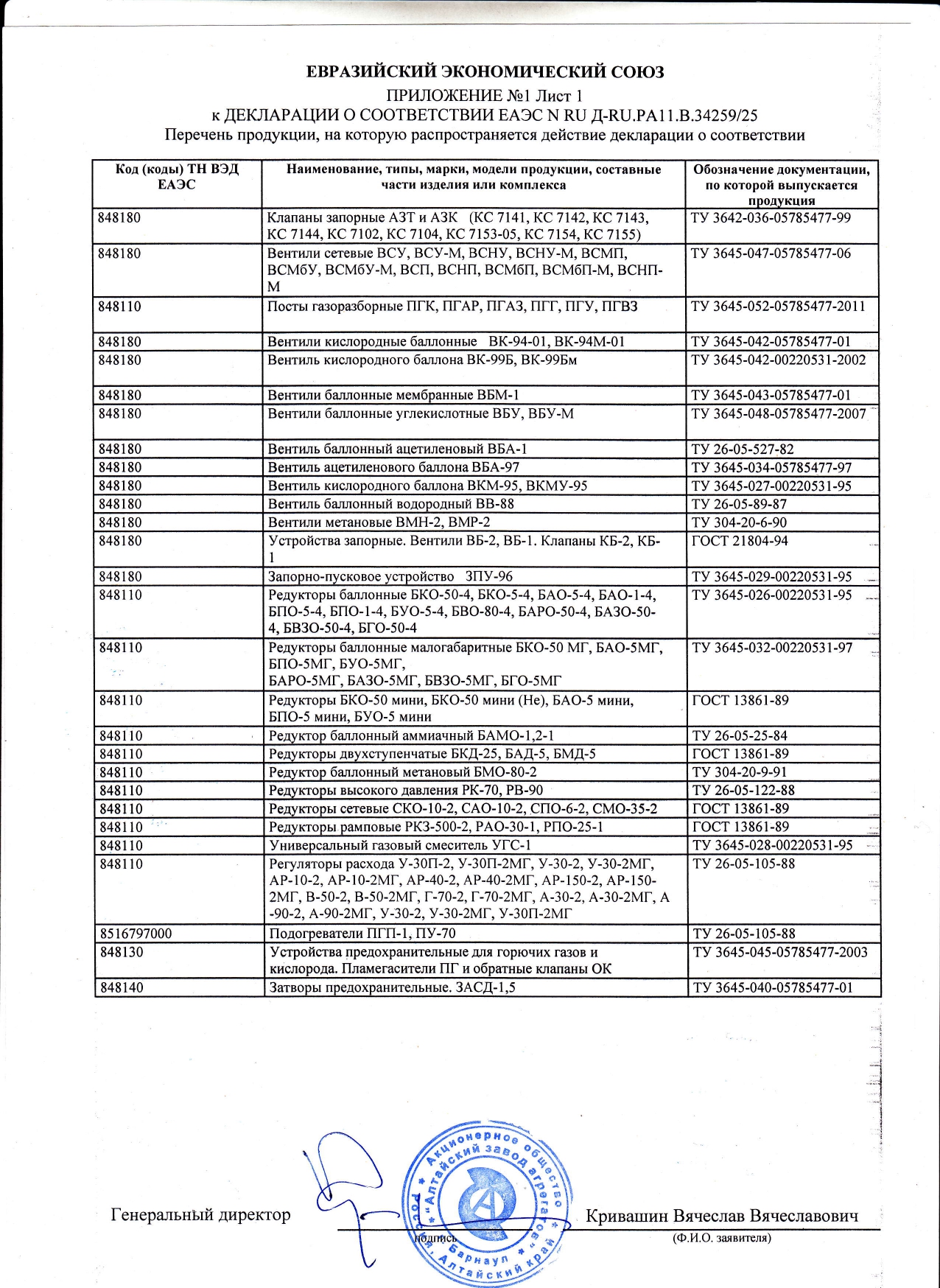

Регуляторы имеют сертификат соответствия системы сертификации ГОСТ Р (Госстандарта РФ)- РОСС RU. АЯ04 и разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору.
Регуляторы ОКП 36 4572 выпускаются по ТУ 26-05-105-88.
Регуляторы выпускаются для газов:
углекислого газа – У-30-2; У-30П-2;
Регуляторы комплектуются указателем расхода газа.
Регулятор У-30П-2 имеет электроподогреватель корпуса. Напряжение питания электроподогревателя 36 В, потребляемая мощность не более 200 Вт.
Регуляторы изготавливаются видов климатического исполнения УХЛ2 или Т2 по ГОСТ 15150, но для работы в интервале температур:
от минус 300 до плюс 500 С - У-30П-2; от плюс 50 до плюс 500 С – У-30-2.
Наименование показателей |
У-30-2 У-302МГ |
У-30П-2 У-30П-2МГ |
АР-10-2 АР-10-2МГ |
АР-40-2 АР-40-2МГ |
АР-150-2 АР-150-2МГ |
А-30-2 А-30-2МГ |
А-90-2 А-90-2МГ |
Г-70-2 Г-70-2МГ |
В-50-2 В-50-2МГ |
Заводской код изделия |
010391 010401 |
010491 010431 |
009391 009371 |
008491 008471 |
009291 009271 |
009691 009671 |
009591 009571 |
009491 009471 |
009191 009171 |
Редуцируемый газ |
Углекислый газ |
Аргон |
Азот |
Гелий |
Водород |
||||
Давление газа на входе, МПа(кгс/см2): наибольшее; наименьшее при наибольшем расходе |
10(100) 0,8(8) |
20(200) 1,5(15) |
20(200) 0,8(8) |
20(200) 1,5(15) |
20(200) 2,5(25) |
20(200) 0,8(8) |
20(200) 1,5(15) |
20(200) 0,8(8) |
|
Наибольшая пропускная способность при наибольшем рабочем давлении (красная шкала указателя расхода при дюзе №2, м3/ч (л/мин) |
1,8 (30) |
0,6 (10) |
2,4 (40) |
9,0 (150) |
1,8 (30) |
5,4 (90) |
4,2 (70) |
3,0 (50) |
|
Пропускная способность по черной шкале расходомера при дюзе №1 в интервале, м3/ч (л/мин) |
0,30-0,72 (5-12) |
0,03-0,15 (0,5-2,5) |
0,30-0,84 (5-14) |
0,6-2,4 (10-40) |
0,03-0,24 (0,5-4,0) |
0,90-2,22 (15-37) |
0,30-1,20 (5-20) |
0,30-0,96 (5-16) |
|
Диаметры расходных шайб (дюз),мм: №1 №2 |
0,60 1,0 |
0,15 0,35 |
0,.55 0,85 |
0,75 1,45 |
0,15 0,40 |
1,0 1,40 |
0,35 0,65 |
0,27 0,40 |
|
Габаритные размеры, мм, не более
Для малогабаритных регуляторов |
170х 150х155 |
170х 150х260 |
170х140х155 |
||||||
170х 150х140 |
170х 150х240 |
170х140х140 |
|||||||
Масса, кг, не более |
1,4 |
2,2 |
1,5 |
||||||
Для малогабаритных регуляторов |
1,1 |
1,9 |
1,2 |
||||||
Присоединительные размеры: на входе – гайка накидная с внутренней резьбой |
G ¾ ГОСТ 6357 |
СП21,8 14ниток на 1" левая |
|||||||
на выходе – штуцер с гайкой и ниппелем |
М16х1,5 ГОСТ 24705 |
М16х1,5 левая |
