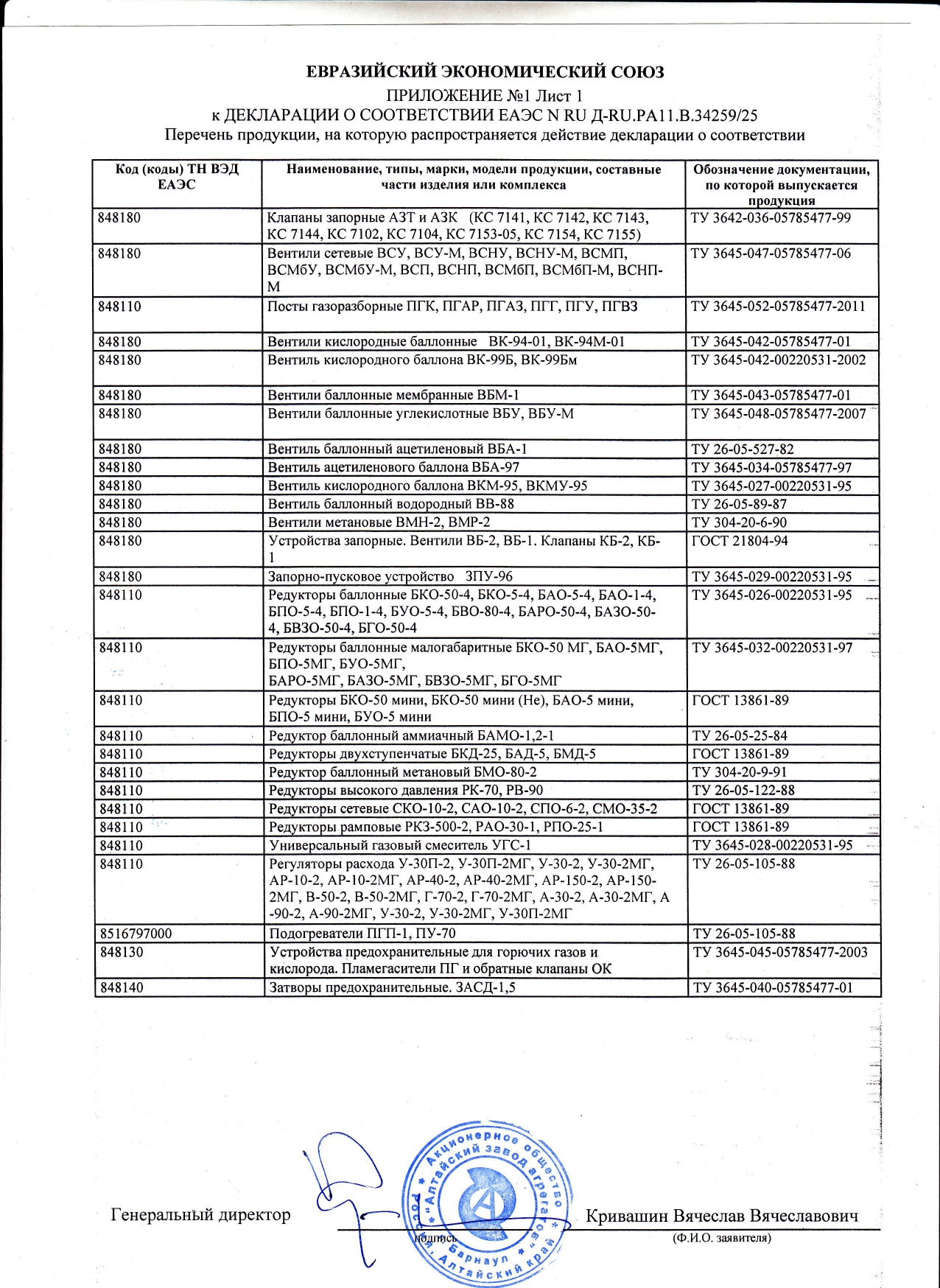

Регуляторы У-30П-2 и У-30П-2МГ могут комплектоваться электроподогревателем газа, устанавливаемым перед регулятором, или подогревателем корпуса. Напряжение питания электроподогревателя 36 В, потребляемая мощность не более 200 Вт.
Регуляторы изготавливаются видов климатического исполнения УХЛ2 или Т2 по ГОСТ 15150, но для работы в интервале температур: от минус 200 до плюс 400 С - АР-10-2, АР-10-2МГ; АР-40-2, АР-40-2 МГ; АР-150-2, АР-150-2 МГ; Г-70-2, Г-70-2 МГ; В-50-2, В-50-2 МГ; А-30-2, А-30-2 МГ; А-90-2, А-90-2 МГ; от минус 300 до плюс 500 С - У-30П-2, У-30П-2МГ; от плюс 50 до плюс 500 С – У-30-2, У-30-2МГ.
Во избежание попадания загрязнений и конденсата в регуляторы У-30-2 и У-30П-2, перед началом эксплуатации требуется отстой баллона с углекислотой не менее 24 часов и слив конденсата. Качество углекислоты должно соответствовать ГОСТ 8050 и подтверждаться документом организации, наполнившей баллон.
Пример условного обозначения регулятора расхода У-30-2 при заказе:
«Регулятор расхода для углекислого газа У-30-2 без подогревателя».
|
Наименование показателей |
У-30-2 У-302МГ |
У-30П-2 У-30П-2МГ |
АР-10-2 АР-10-2МГ |
АР-40-2 АР-40-2МГ |
АР-150-2 АР-150-2МГ |
А-30-2 А-30-2МГ |
А-90-2 А-90-2МГ |
Г-70-2 Г-70-2МГ |
В-50-2 В-50-2МГ |
|
Заводской код изделия |
010391 010401 |
010491 010431 |
009391 009371 |
008491 008471 |
009291 009271 |
009691 009671 |
009591 009571 |
009491 009471 |
009191 009171 |
|
Редуцируемый газ |
Углекислый газ |
Аргон |
Азот |
Гелий |
Водород |
||||
|
Давление газа на входе, МПа(кгс/см2): наибольшее; наименьшее при наибольшем расходе |
10(100) 0,8(8) |
20(200) 1,5(15) |
20(200) 0,8(8) |
20(200) 1,5(15) |
20(200) 2,5(25) |
20(200) 0,8(8) |
20(200) 1,5(15) |
20(200) 0,8(8) |
|
|
Наибольшая пропускная способность при наибольшем рабочем давлении (красная шкала указателя расхода при дюзе №2, м3/ч (л/мин) |
1,8 (30) |
0,6 (10) |
2,4 (40) |
9,0 (150) |
1,8 (30) |
5,4 (90) |
4,2 (70) |
3,0 (50) |
|
|
Пропускная способность по черной шкале расходомера при дюзе №1 в интервале, м3/ч (л/мин) |
0,30-0,72 (5-12) |
0,03-0,15 (0,5-2,5) |
0,30-0,84 (5-14) |
0,6-2,4 (10-40) |
0,03-0,24 (0,5-4,0) |
0,90-2,22 (15-37) |
0,30-1,20 (5-20) |
0,30-0,96 (5-16) |
|
|
Диаметры расходных шайб (дюз),мм: №1 №2 |
0,60 1,0 |
0,15 0,35 |
0,.55 0,85 |
0,75 1,45 |
0,15 0,40 |
1,0 1,40 |
0,35 0,65 |
0,27 0,40 |
|
|
Габаритные размеры, мм, не более
Для малогабаритных регуляторов |
170х 150х155 |
170х 150х260 |
170х140х155 |
||||||
|
170х 150х140 |
170х 150х240 |
170х140х140 |
|||||||
|
Масса, кг, не более |
1,4 |
2,2 |
1,5 |
||||||
|
Для малогабаритных регуляторов |
1,1 |
1,9 |
1,2 |
||||||
|
Присоединительные размеры: на входе – гайка накидная с внутренней резьбой |
G ¾ ГОСТ 6357 |
СП21,8 14ниток на 1" левая |
|||||||
|
на выходе – штуцер с гайкой и ниппелем |
М16х1,5 ГОСТ 24705 |
М16х1,5 левая |
|||||||
