Вентиль баллонный мембранный предназначен для установки на баллон стальной среднего или малого объема по ГОСТ 949 на Рр≤20МПа (200 кгс/см2) для инертных газов (гелия, азота, аргона и т.д.) и других неагрессивных газов.

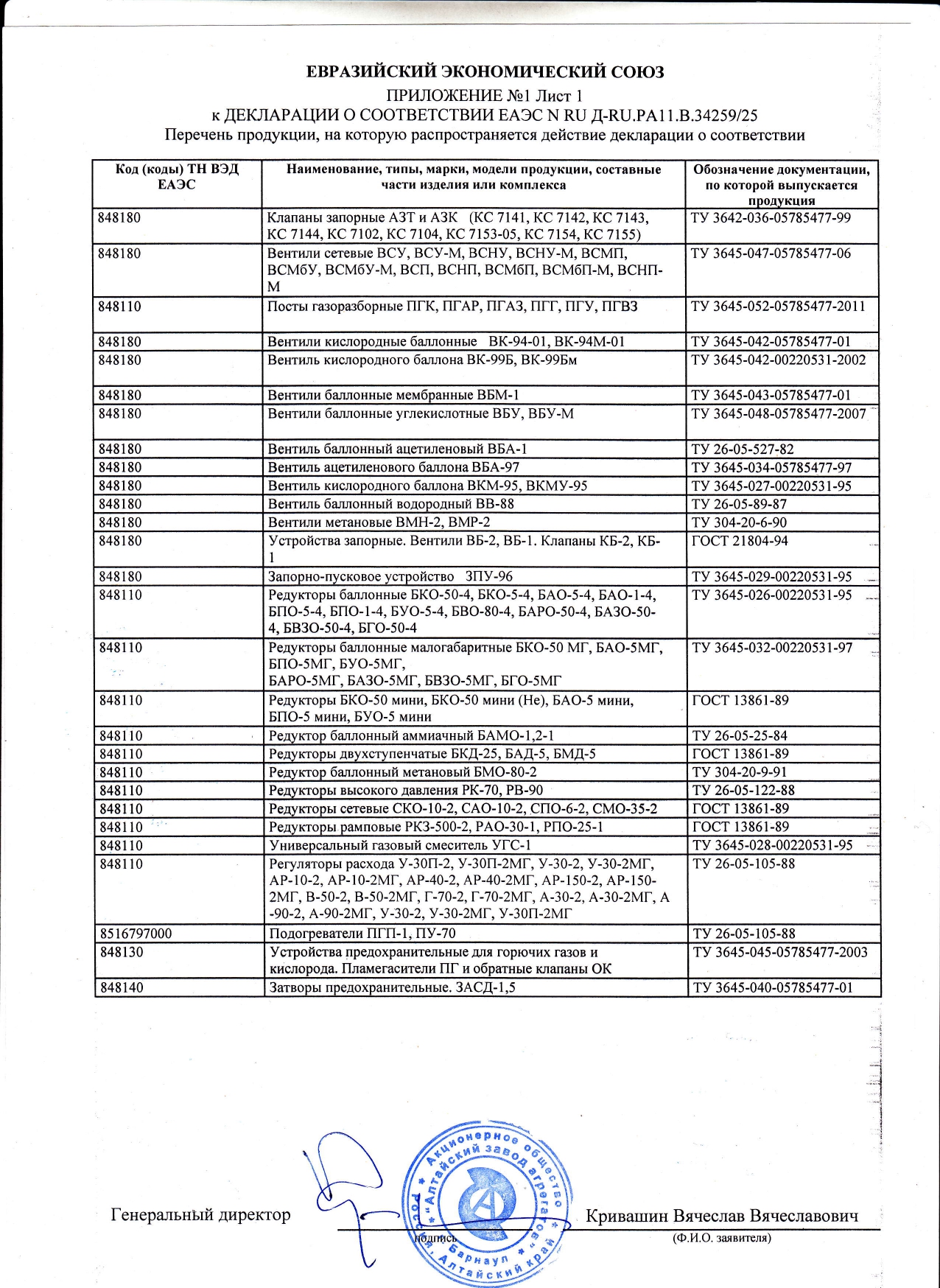

Вентили изготавливаются по ТУ 3645-043-05785477-01.
Вентиль изготавливается видов климатического исполнения УХЛ2 или Т2 по ГОСТ 15150, но для работы в интервале температур от минус 400 до плюс 500 С.
Пример условного обозначения вентиля ВБМ-1 при заказе:
«Вентиль баллонный мембранный ВБМ-1 исп.3».
|
Марка вентиля /заводской код изделия |
Присоединительные размеры (резьбы) |
Отличительные особенности конструкции |
|
|
вход |
выход |
||
|
ВБМ-1 /003701 |
W 27.8 |
G 3/4-B
|
- |
|
ВБМ-1 (исп.03) /003601 |
Латунная заглушка на выходе |
||
|
ВБМ-1 (исп.06) /003671 |
W 19,2 |
- |
|
|
ВБМ-1 (исп.09) /003681 |
Латунная заглушка на выходе |
||
|
ВБМ-1 (исп.12) /003941 |
СП 21,8-14 ниток на 1" |
Фильтр на входе |
|
|
ВБМ-1 (исп.15) /003951 |
Фильтр на входе, латунная заглушка на выходе |
||
|
ВБМ-1 (исп.24) /003631 |
G 3/4-B |
G 3/4-B |
Для газопровода (рампы) |
|
ВБМ-1 (исп.27) /003641 |
W 27.8 |
СП 21,8-14 ниток на 1" |
- |
|
ВБМ-1 (исп.33) /003651 |
G 3/4-B |
Высокий маховичок |
|
|
ВБМ-1 (исп.36) /003661 |
Высокий маховичок, латунная заглушка на выходе |
||
|
ВБМ-1 (исп.39) /003441 |
Штуцер на входе |
||
|
ВБМ-1 (исп.40) /003451 |
Штуцер на входе, латунная заглушка на выходе |
||
|
ВБМ-1 (исп.41) /003461 |
Для кислорода |
||
|
ВБМ-1 (исп.42) /003471 |
W 19,2 |
||
|
ВБМ-1 (исп.43) /003171 |
W 27.8 |
СП 21,8-14 ниток на 1" левая |
Для водорода |
|
ВБМ-1 (исп.44) /003161 |
W 19,2 |
||
|
ВБМ-1 (исп.45) /003891 |
W 27.8 |
G 3/4-B |
Имеется предохранительная мембрана |
|
Наименование параметров |
ВБМ-1 |
|
Диаметр условного прохода, Ду, мм, не менее |
4,0 |
|
Рабочее давление, наибольшее, МПа (кгс/см2) |
20 (200) |
|
Габаритные размеры, мм, не более |
Ø62х130 (без фильтра) |
|
Масса, кг не более |
0,65 |
