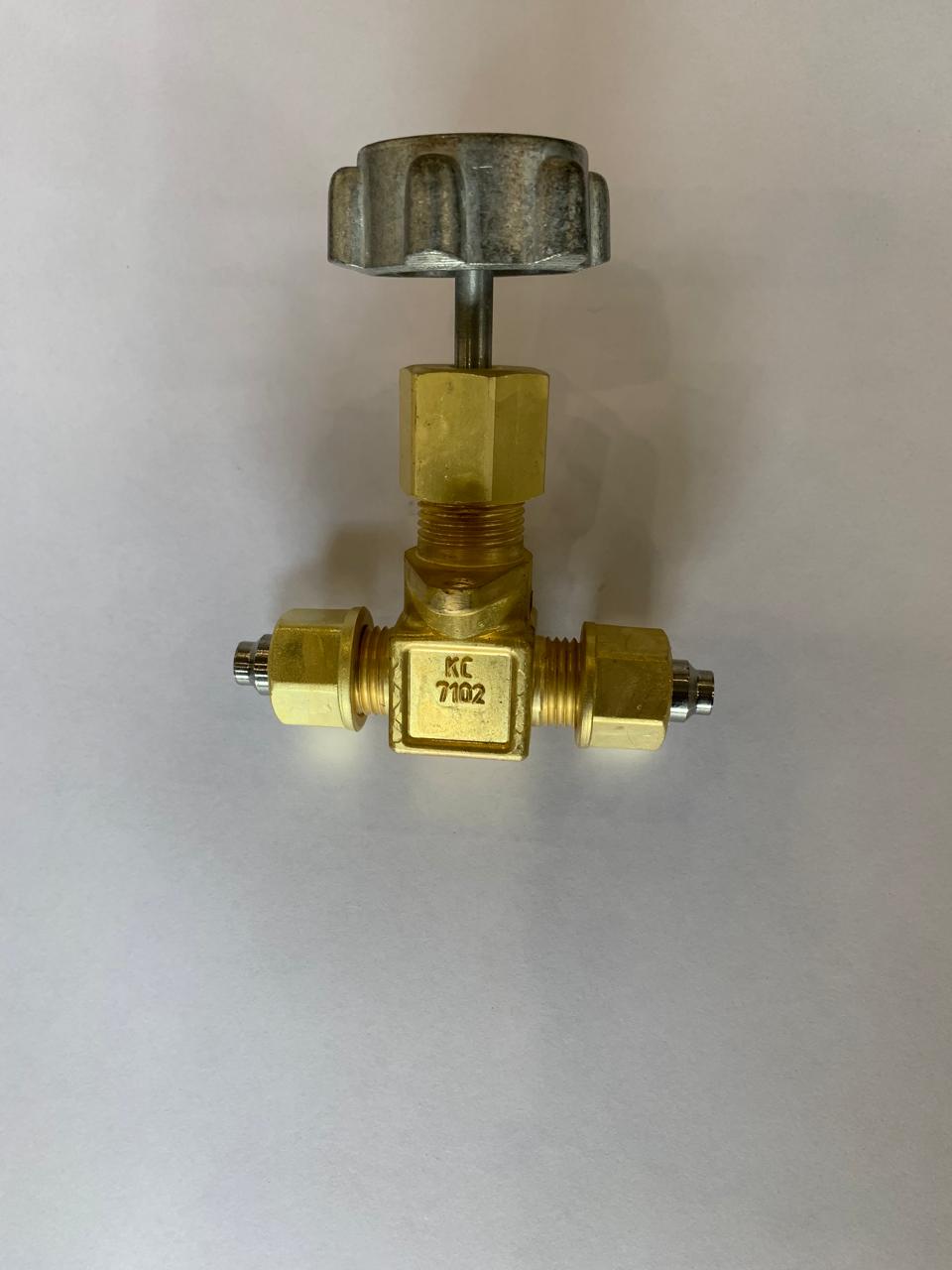

Клапан АЗТ-10-4/250 (КС7102)

АЗТ-10-4/250 (КС7102) (Клапан)


8 576.40 Р
Цена с НДС
710201
+

Клапаны предназначены для перекрытия газопроводов сжатого воздуха и продуктов его разделения, в том числе кислорода, а также других рабочих сред.

Клапаны изготавливаются видов климатического исполнения УХЛ2 или Т2  по ГОСТ 15150, но для работы  в интервале температур от минус 500 до плюс 800 С.

Наименование изделия

Обозначение

/ заводской код изделия

Условный проход,

мм

Рабочий продукт

Габаритные размеры, мм, не более

Масса, кг, не более

АЗТ-10-4/250

КС 7102 /710201

прямопроходной

4

Воздух и продукты его разделения

85х 46 х100

0,35

КС 7102-01/710211

КС 7104/710401

угловой

65х 46х122

0,33

КС 7104-01/710411

КС 7153-05/715351

манометровый

65х 46х122

0,37

КС 7154/715401

манометровый

Щелочь

65х 46х120

0.40

*АЗК-10-6/250

КС 7155-01/715511

продувочный

6

Воздух и продукты его разделения в т.ч. кислород

65х 48х90

0,29

КС 7155/715501

АЗТ-10-4/250

КС 7154-03/715431

манометровый

4

Хлор

52х 45х110

0,34

Условное давление Ру 25 МПа (250кгс/см2).

Тип привода – ручной, уплотнение сальниковое.

*Допускается – 2000 С кратковременно.



Детализированная схема запасных частей

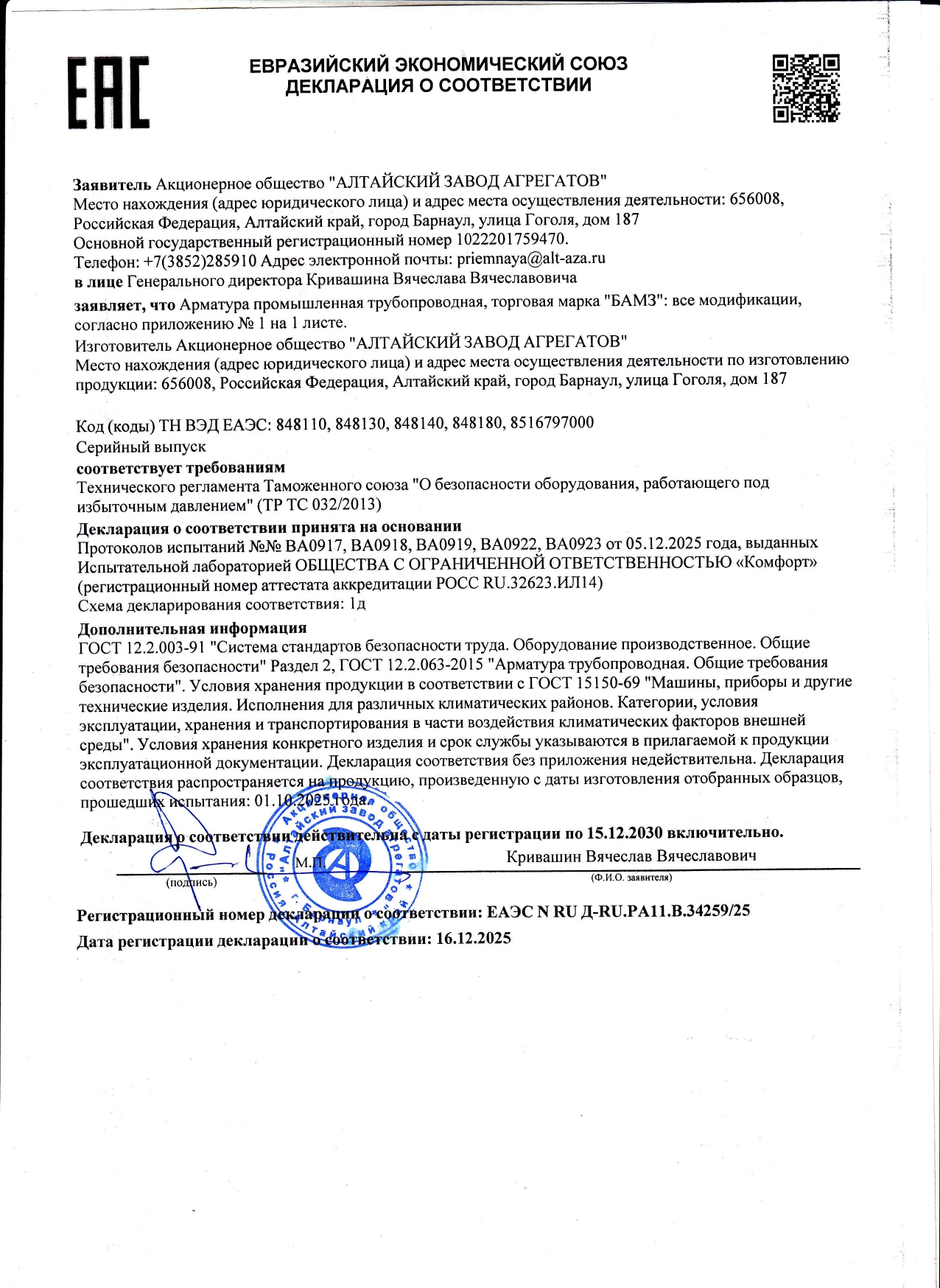

Сертификат (Дек-ЕАЭС-21-Вент-Ред-01.jpg, 4,753 Kb) [Скачать]

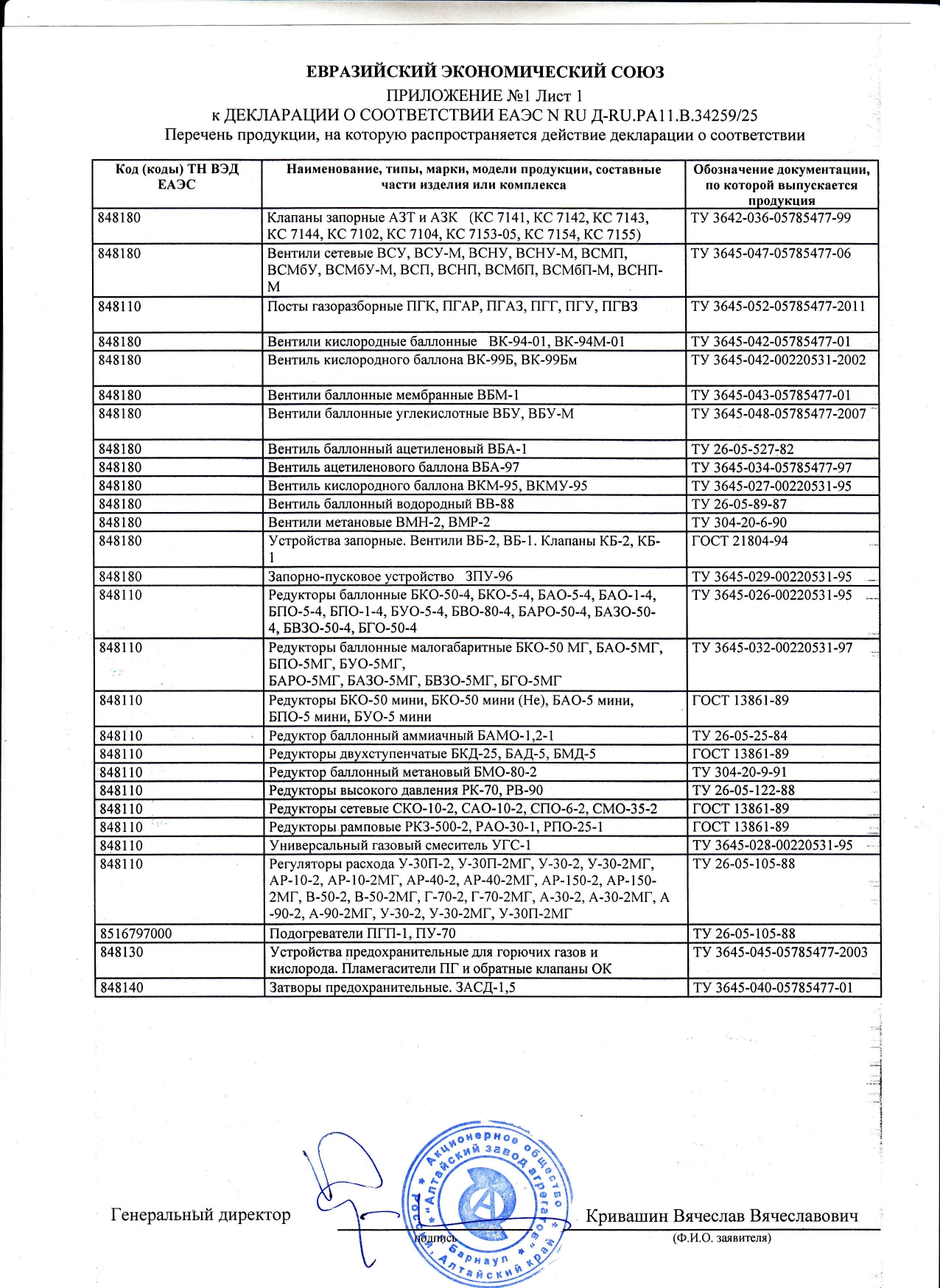

Приложение (Дек-ЕАЭС-21-Вент-Ред-02.jpg, 5,208 Kb) [Скачать]

Технический паспорт (ксмал_аза.pdf, 199 Kb) [Скачать]
