РК-70 (Редуктор высокого давления)

РК-70 (Редуктор высокого давления)


7 416.00 Р
Цена с НДС
13011
+

Редукторы выпускаются для газов:

РВ-90 - сжатый воздух;

РК-70 – кислород.

Редукторы могут использоваться для работы на неагрессивных газах: воздухе, аргоне, азоте, гелии.

На редукторах установлены два манометра, контролирующие давление на входе и в камере рабочего давления.

Рекомендуем оснащать  редукторы вынесенным фильтром.

Редукторы изготавливаются видов климатического исполнения УХЛ3 и Т3 по ГОСТ 15150, но для работы в интервале температур от           минус 300 до плюс 500 С.

Пример условного обозначения редуктора РВ-90 при заказе:

«Редуктор высокого давления воздушный РВ-90».

Наименование параметров

РВ-90

РК-70

исп.03

исп.04

012911

012921

012981

013011

Изделие изготовлено в соответствии с

ГОСТ 13861 , ТУ 26-05-122-88

Наибольшая пропускная способность при наибольшем рабочем давлении, м3

155

100

Наибольшее давление газа на входе в редуктор, МПа (кгс/см2)

25 (250)

20 (200)

Наибольшее рабочее давление, МПа (кгс/см2)

9(90)

7 (70)

Наличие предохранительного клапана

имеется

Габаритные размеры, мм, не более

145х165х190

Масса, кг не более

2,2

Присоединительные размеры:

на входе- гайка накидная с внутренней резьбой

СП24,32-14 ниток на 1"

G ¾-В

ГОСТ 6357

на выходе – штуцер с наружной резьбой, ниппелем и гайкой накидной

М16х1,5

ГОСТ 24705

G ¾-В

 ГОСТ 6357

М16х1,5

ГОСТ 24705

Детализированная схема запасных частей

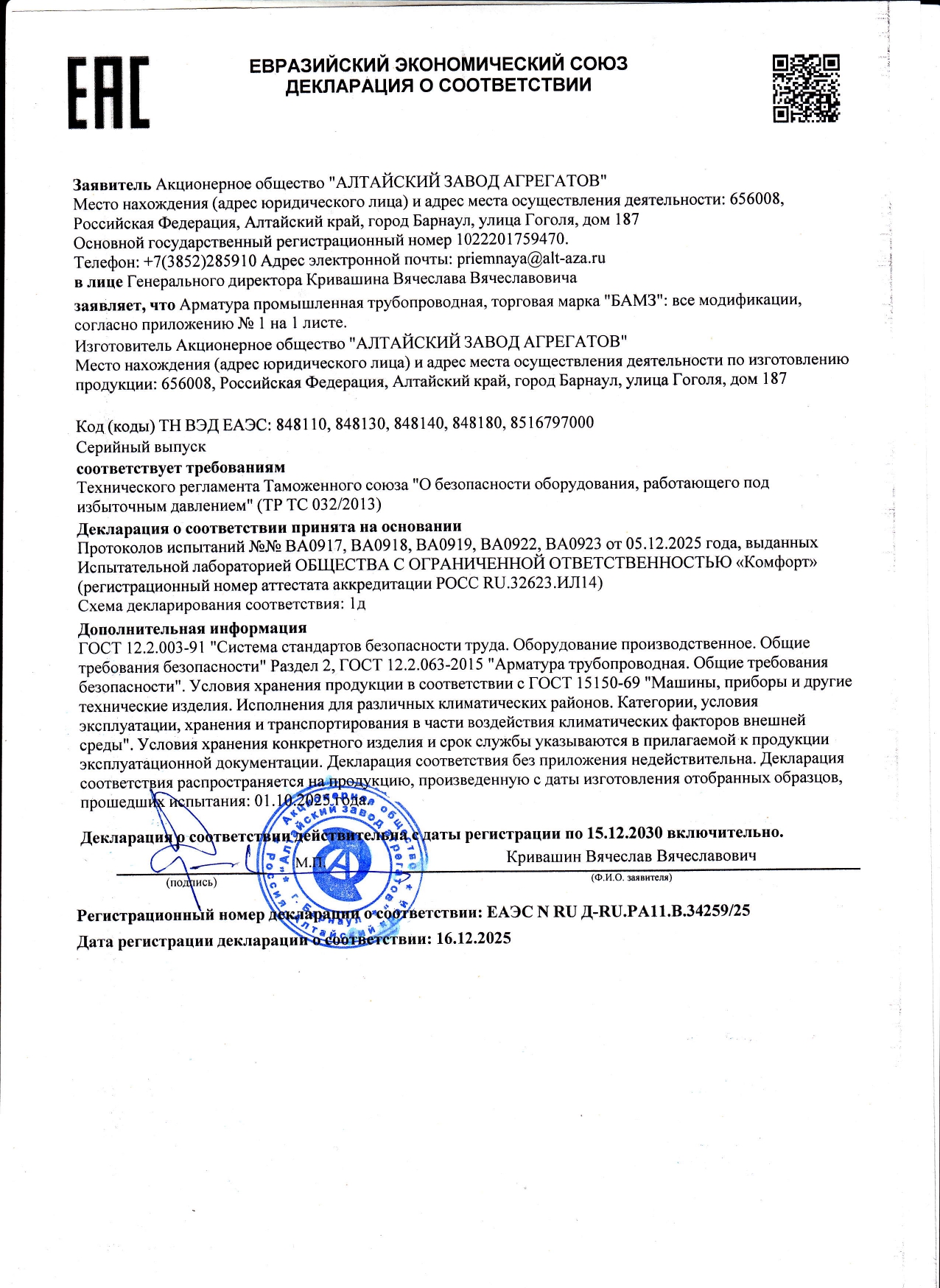

Сертификат (Дек-ЕАЭС-21-Вент-Ред-01.jpg, 4,753 Kb) [Скачать]

Приложение (Дек-ЕАЭС-21-Вент-Ред-02.jpg, 5,208 Kb) [Скачать]

Технический паспорт (пасрв-рк_аза.pdf, 411 Kb) [Скачать]
