БКО-50-4 (Редуктор кислородный)

БКО-50-4 (Редуктор кислородный)


3 477.60 Р
Цена с НДС
13071
+

Редукторы  являются редукторами общего назначения для всех видов газопламенной обработки.

Редукторы выпускаются для газов: кислорода – БКО-50-4; ацетилена – БАО-5-4; пропана – БПО-5-4; водорода – БВО-80-4.

Имеется исполнение редуктора повышенной точности, уменьшенной металлоемкости БКО-50-4 (исп.23).

Редукторы БКО-50-4, БВО-80-4, БАО-5-4 комплектуются двумя манометрами, контролирующими давление на входе и в камере рабочего давления, редуктор    БПО-5-4,  – одним манометром, контролирующим рабочее давление.

Для редукторов устанавливается вид климатического исполнения УХЛ или Т по ГОСТ 15150, но для работы в интервале температур от минус 25о до плюс 50о С, а для пропановых редукторов - от минус 15о до плюс 45о С.

Пример условного обозначения редуктора БКО-50-4 при заказе:

«Редуктор баллонный кислородный одноступенчатый БКО-50-4».

Наименование параметров

БКО-50-4

БАО-5-4

БПО-5-4

БВО-80-4

Заводской код изделия

013071

013221

013321

013421

Изделие изготовлено в соответствии с

ГОСТ 13861, ТУ 3645-026-00220531-95

Наибольшая пропускная способность, м3

50

5

80

Наибольшее давление газа на входе,

МПа (кгс/см2)

20 (200)

2,5 (25)

20 (200)

Наибольшее рабочее давление газа,

МПа  (кгс/см2)

1,25 (12,5)

0,15  (1,5)

0,3  (3,0)

1,25 (12,5)

Наличие предохранительного клапана

Имеется

Нет*

Имеется

Габаритные размеры, мм, не более

170х140

х155

260х 140

х155

170х150

х155

170х140

х155

Масса, кг, не более

1,5

1,9

1,4

1,5

Присоединительные размеры:

на входе – гайка накидная с внутренней резьбой

 G ¾ -B

ГОСТ 6357

хомут

СП 21,8 –14 ниток

на 1" левая

на выходе -

ниппель, штуцер с гайкой (резьба)

М16х1,5

ГОСТ 24705

М16х1,5 левая ГОСТ 24705

* По заказу потребителя предохранительный клапан может быть установлен.

Детализированная схема запасных частей

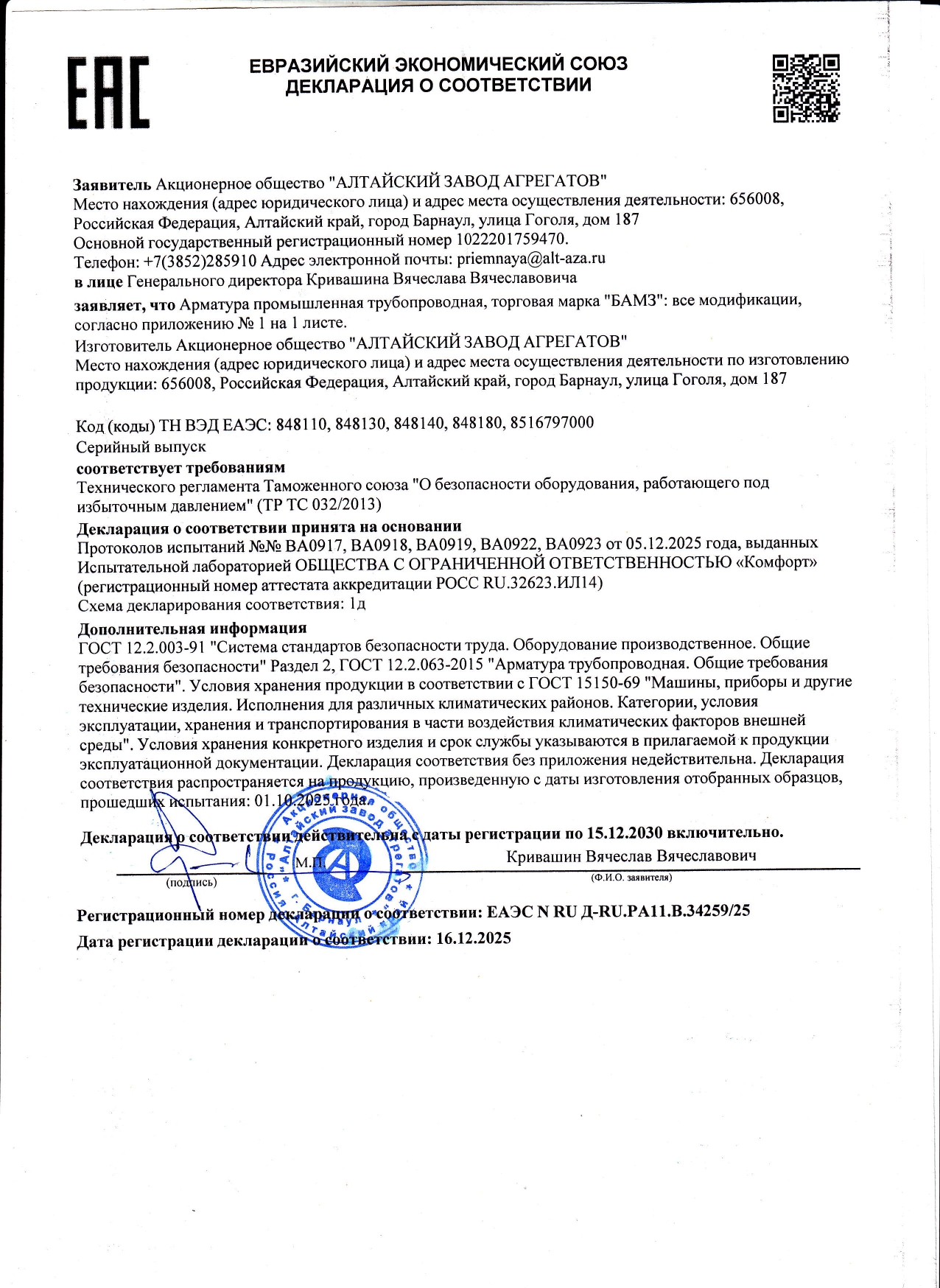

Сертификат (Дек-ЕАЭС-21-Вент-Ред-01.jpg, 4,753 Kb) [Скачать]

Приложение (Дек-ЕАЭС-21-Вент-Ред-02.jpg, 5,208 Kb) [Скачать]

Технический паспорт (пасбко_аза.pdf, 249 Kb) [Скачать]
