БАРО-5 МГ (Редуктор аргоновый)

БАРО-5 МГ (Редуктор аргоновый)


4 075.20 Р
Цена с НДС
14001
+

Редукторы выпускаются для газов: углекислого газа  – БУО-5-4, БУО-5МГ; аргона – БАРО-50-4, БАРО-5МГ; азота – БАЗО-50-4, БАЗО-5МГ; гелия – БГО-50-4, БГО-5МГ; сжатого воздуха – БВЗО-50-4, БВЗО-5МГ.

Редукторы, кроме БУО-5-4, комплектуются двумя манометрами, контролирующими давление на входе и в камере рабочего давления. Редуктор БУО-5-4  имеет один манометр рабочего давления. В редукторе БУО-5МГ на выходе установлен обратный клапан.

Для    редукторов    устанавливается   вид   климатического   исполнения   УХЛ или Т   по ГОСТ 15150, но для работы в интервале температур от минус 25о до плюс 50о С, а для углекислотных редукторов   БУО-5-4, БУО-5МГ - от плюс 5о до плюс 50о С.

Пример условного обозначения редуктора БАЗО-50-4 при заказе: «Редуктор баллонный азотный одноступенчатый БАЗО-50-4».

По согласованию с потребителем  возможно изготовление редукторов с другими присоединительными размерами, а также для работы с другими неагрессивными газами.

Наименование

параметров

БУО-5-4

БАРО-50-4

БАЗО-50-4

БГО-50-4

БУО-5МГ

БАРО-5МГ

БАЗО-5МГ

БГО-5МГ



малогабаритные

Изделие изготовлено в соответствии с

ТУ 3645-026-00220531-95

ТУ 3645-032-00220531-97

Наибольшая пропускная способность, м3

5

50

5

Наибольшее давление газа на входе,

МПа (кгс/см2)

10

(100)

20

(200)

10

(100)

20

(200)

Наибольшее рабочее давление газа,

МПа (кгс/см2)

0,35

(3,5)

1,25

(12,5)

0,3

 (3,0)

0,35

(3,5)

Наличие предохранительного клапана

Имеется

Имеется

Габаритные размеры, мм, не более

170х170х155

170х140х140

Масса, кг, не более

1,6

1,75

1,3

1,2

Присоединительные размеры: на входе – гайка накидная с внутренней резьбой



 G ¾ -B





 G ¾ -B



на выходе -

штуцер с гайкой (резьба) и ниппель

М16х1,5

М16х1,5

Материал

уплотнительного элемента

Клапан – полиамид;

Мембрана - резинотканевая, толщина 2мм

Особенности

конструкции

1 Двойная фильтрация газа

2 Возможность установки на выходе редуктора предохранительных защитных устройств: обратного клапана или пламегасителя

3 Возможность установки на входе редуктора узла фильтра повышенной пропускной способности

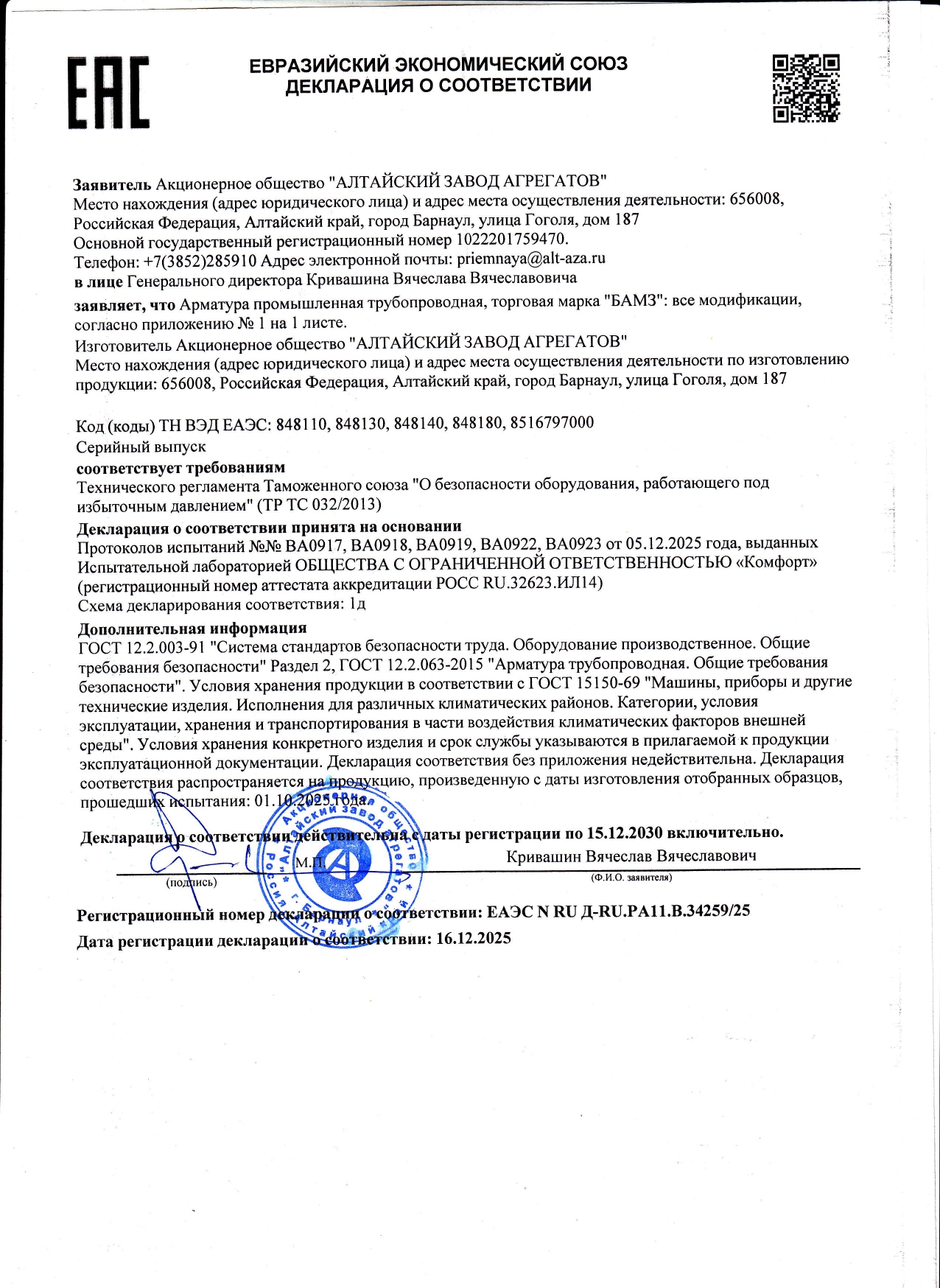

Сертификат (Дек-ЕАЭС-21-Вент-Ред-01.jpg, 4,753 Kb) [Скачать]

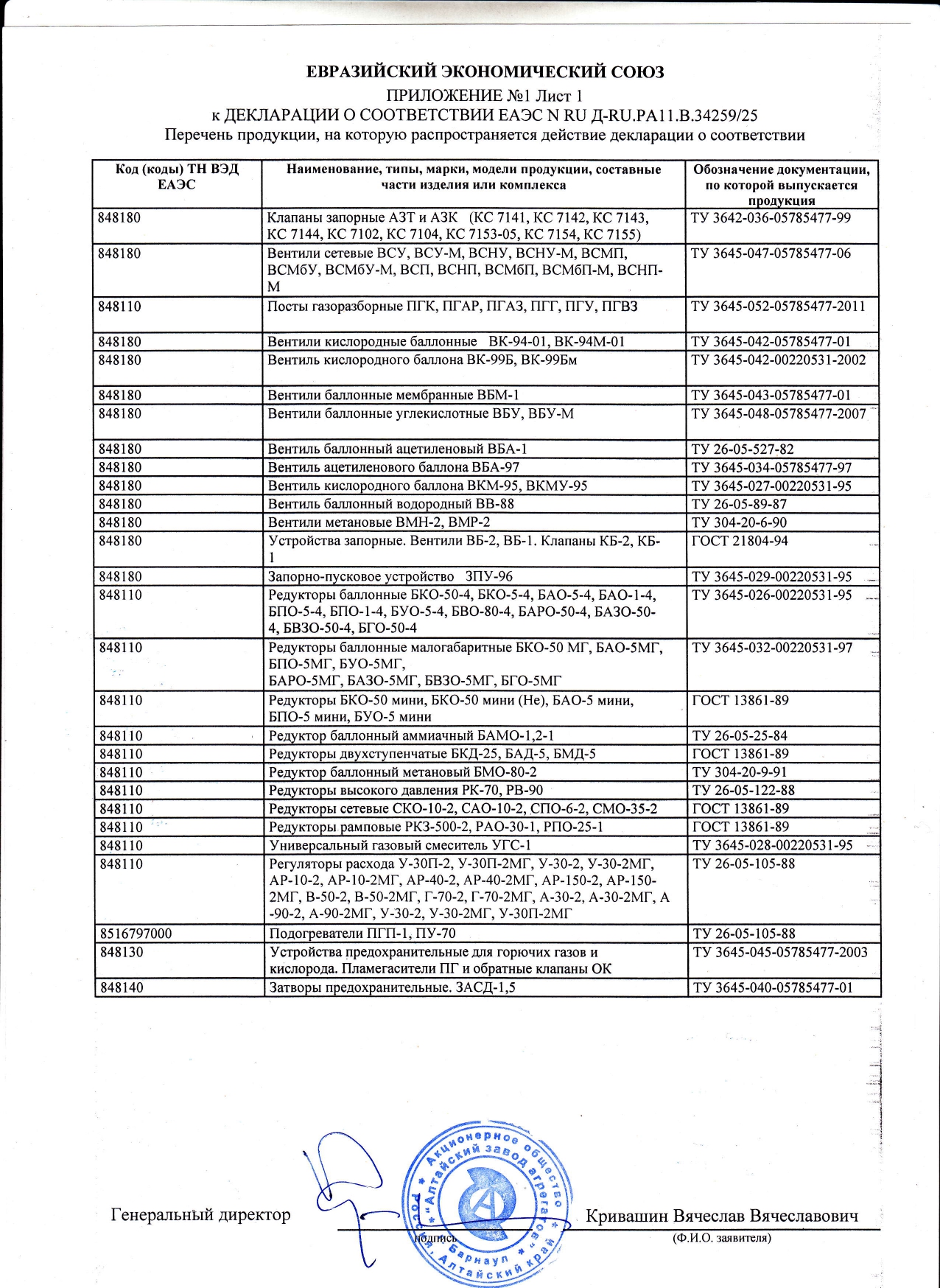

Приложение (Дек-ЕАЭС-21-Вент-Ред-02.jpg, 5,208 Kb) [Скачать]

Технический паспорт (пас_баро_аза.pdf, 237 Kb) [Скачать]
