УГС-1-А3 (Смеситель газовый)

УГС-1-А3 (Смеситель газовый)


13 135.20 Р
Цена с НДС
10621
+

Универсальный газовый смеситель предназначен для получения газовых смесей, используемых в качестве защитной среды в процессах газоэлектрической резки и сварки, обеспечивает регулировку и автоматическое поддержание установленного состава и расхода смеси.
Смеситель ОКП 36 4574 изготавливается поТУ 3645-028-00220531-95.
Смесители изготавливаются видов климатического исполнения УХЛ2 или Т2 по ГОСТ 15150, но для работы в интервале температур от минус 25 до плюс 50 С. (Для смесителей, в состав смеси которых входит СО2 – от плюс 5 до плюс 50 С).
Пример условного обозначения смесителя УГС-1 при заказе:
«Универсальный газовый смеситель УГС-1-А3 УХЛ2».

Необходимый состав смеси оговаривается потребителем в заказе (договоре) на поставку.



Наименование параметров

Значение параметров смесителя

Смешиваемые газы:

основной газ

Любые двухкомпонентные смеси, не разрушающие латунные детали смесителя

задающий газ

Состав смеси, %:

основной газ

Любой по требованию потребителя

(стандартная настройка 82%/18%)

задающий газ

Давление газов на входе в смеситель после газовых редукторов,

МПа (кгс/см2):

основной газ







0,3 (3,0)

задающий газ

0,1 (1,0)

Наибольший расход смеси, л/мин



30

Точность поддержания смеси, %



± 1

Габаритные размеры смесителя без комплектующих газовых редукторов, мм, не более





150х100х145

Масса смесителя без комплектующих газовых редукторов, кг, не более





1,5

Присоединительные размеры:

на входе-



основной газ

– гайка накидная

М16х1,5

задающий газ-штуцер с наружной резьбой

М16х1,5

на выходе смеси:

 – ниппель, штуцер, гайка накидная (резьба)



М16х1,5

Детализированная схема запасных частей

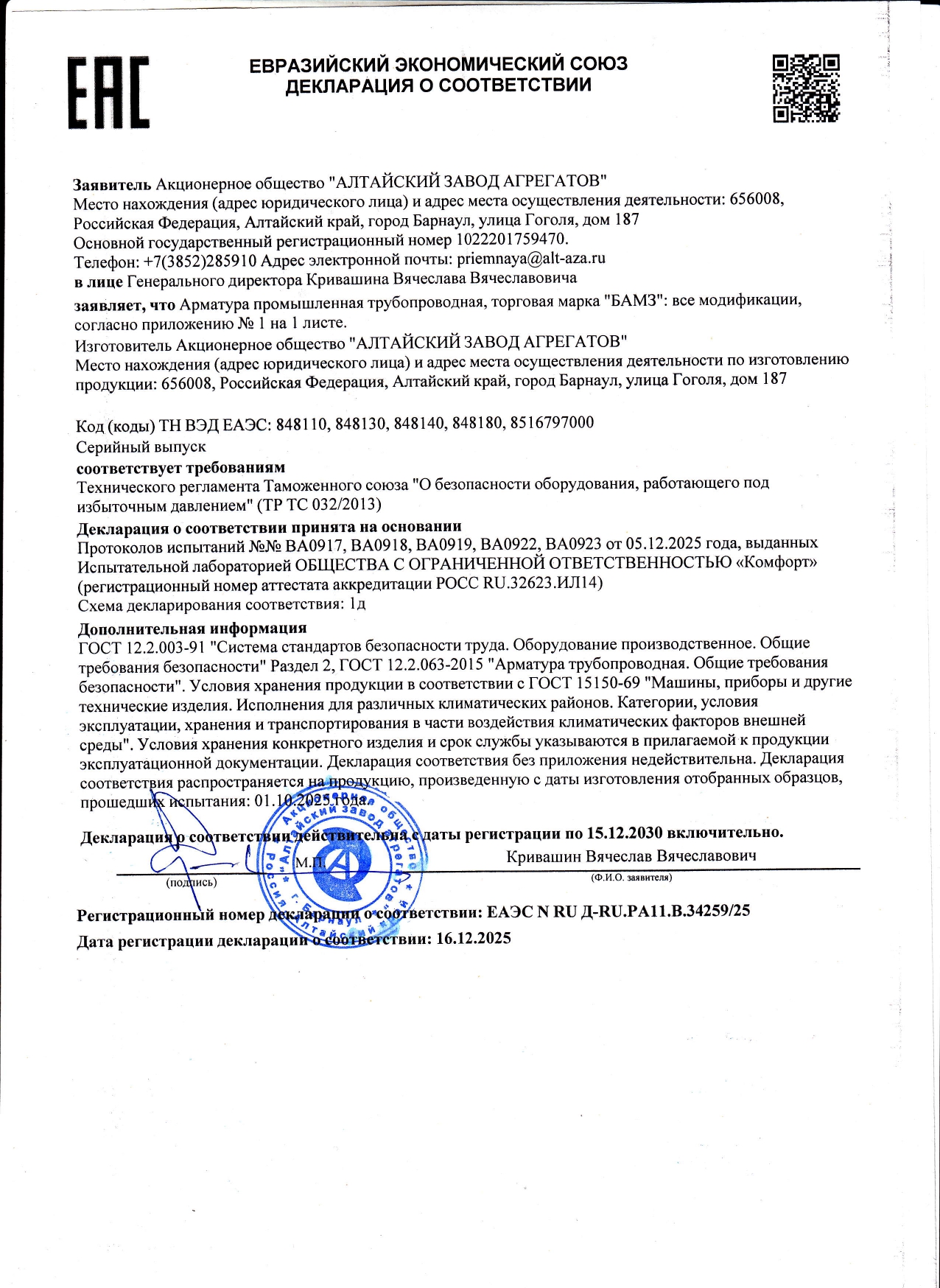

Сертификат (Дек-ЕАЭС-21-Вент-Ред-01.jpg, 4,753 Kb) [Скачать]

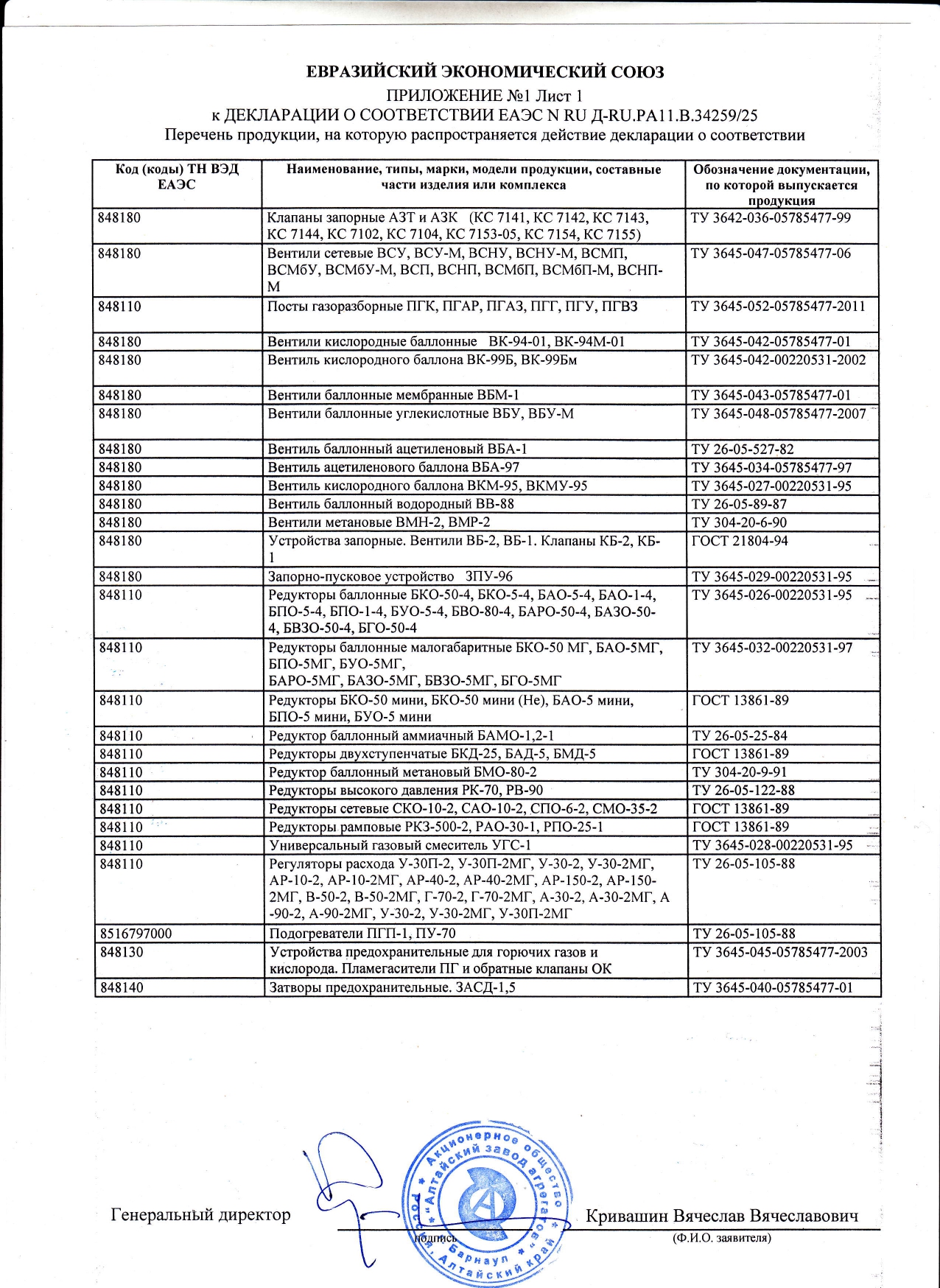

Приложение (Дек-ЕАЭС-21-Вент-Ред-02.jpg, 5,208 Kb) [Скачать]

Технический паспорт (пасугс2_аза.pdf, 174 Kb) [Скачать]
