Вентиль кислородный баллонный ВК-94-01

ВК-94-01 (вентиль кислородный баллонный)


1 170.00 Р
Цена с НДС
5501
+

Вентили являются запорными приспособлениями баллонов при наполнении, хранении и расходовании из них кислорода.

Вентили изготавливаются в следующих исполнениях:

- ВК-94-01 для установки на баллон среднего объема;

- ВК-94-01исп.07 для установки на баллон малого объема;

- ВК-94М-01 с разрывной предохранительной мембраной c давлением срабатывания 300-330 кгс/см2;

- ВК-94-01 исп.03 и исп.10 для установки на коллектор рампы или в газовую сеть;

- ВК-94-01  исп. 13 комплектуется дренажным штуцером (ниппелем).

Вентили могут использоваться для сжатого воздуха, азота и других неагрессивных газов.

Вентили кислородные ОКП 36 4573  изготавливаются по ТУ 3645-042-05785477-01.

Вентили изготавливаются видов климатического исполнения УХЛ или Т категории 2 по ГОСТ 15150, но для работы в интервале температур от минус 500 до плюс 600 С.

Пример условного обозначения вентиля ВК-94-01  при заказе:

«Вентиль кислородный  баллонный  ВК-94-01».

Лучший товарЛучший товарЛучший товар

Наименование  параметров

ВК-94-01

ВК-94М-01

ВК-94-01

исп.07

исп.03

исп.10

Заводской код изделия

005501

005911

005701

005551

005781

Диаметр условного прохода, Ду, не менее

4,0

Рабочее давление, наибольшее     МПа (кгс/см2)

20 (200)

Габаритные размеры, мм,

не более

60х62х120

65х62х120

60х62х120

Масса, кг не более

0,55

0,6

0,55

Присоединительные размеры:

на входе – наружная резьба

W 27.8

W 19,2

W 27.8

G ½ - В

G ¾ - В

ГОСТ 9909

ГОСТ 6357

на выходе – наружная резьба

G ¾ - В ГОСТ 6357

Детализированная схема запасных частей

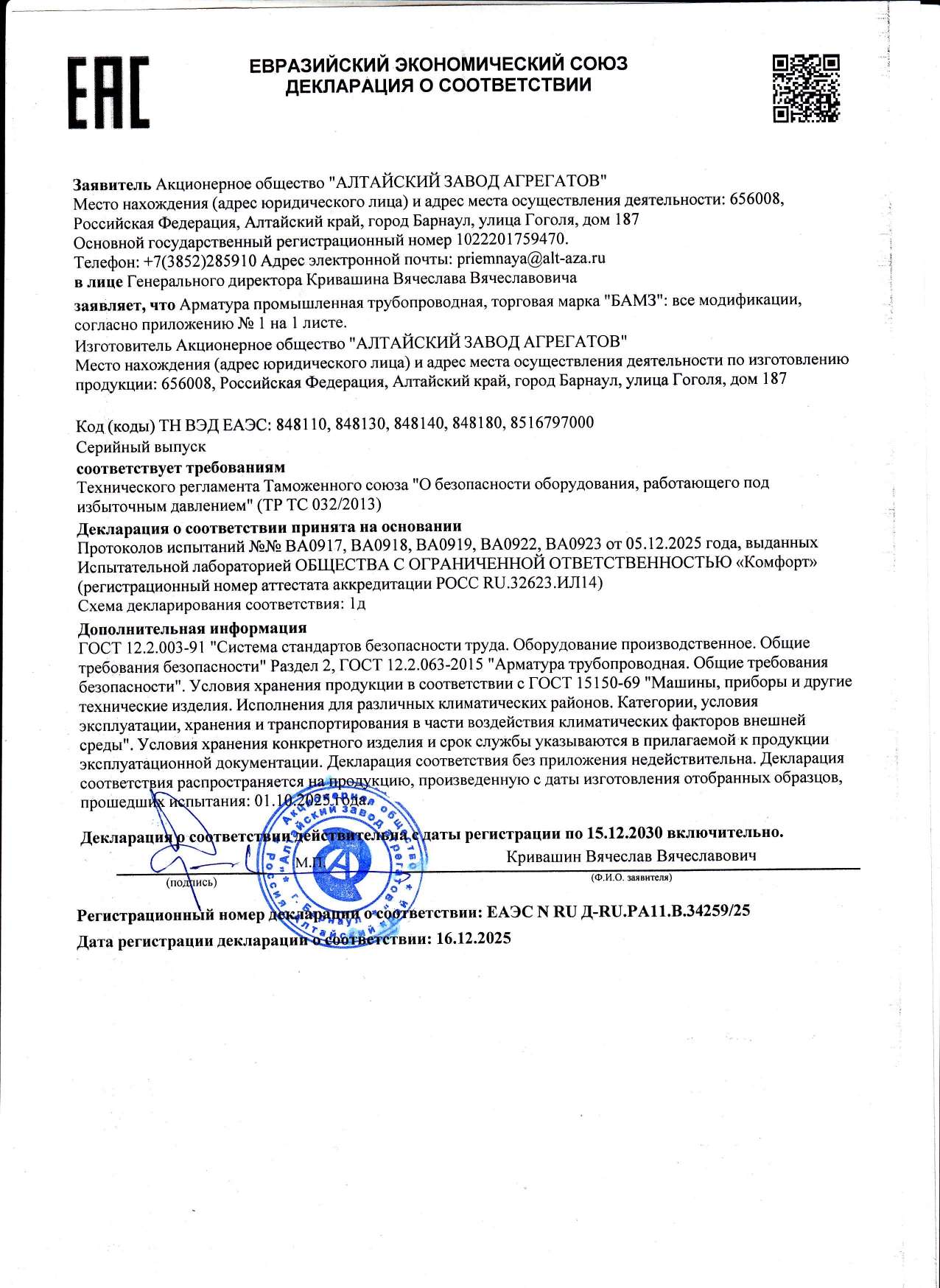

Сертификат (Дек-ЕАЭС-21-Вент-Ред-01.jpg, 4,753 Kb) [Скачать]

Приложение (Дек-ЕАЭС-21-Вент-Ред-02.jpg, 5,208 Kb) [Скачать]

Технический паспорт (вк-94-01_аза.pdf, 219 Kb) [Скачать]
