ВВ-88 исп. 03 (Вентиль баллонный водородный)

ВВ-88 исп. 03 (Вентиль баллонный водородный)


1 818.00 Р
Цена с НДС
11451
+

Вентили являются запорными приспособлениями баллонов при наполнении, хранении и расходовании из них водорода.

Вентили изготавливаются в двух исполнениях:

- ВВ-88 для установки на баллоны среднего объема;

- ВВ-88 исп.03 для установки на баллоны малого объема.

Вентиль  изготавливается по ТУ 26-05-89-87.

Вентиль изготавливается видов климатического исполнения У2 или Т2  по ГОСТ 15150, но для работы в интервале температур от минус 500 до плюс 600 С.

Пример условного обозначения вентиля ВВ-88  при заказе:

«Вентиль баллонный водородный ВВ-88».

Наименование параметров

ВВ-88

ВВ-88

исп. 03

Заводской код изделия

011411

011451

Диаметр условного прохода, Ду, не менее

4,0

Рабочее давление, наибольшее, МПа (кгс/см2)

20 (200)

Габаритные размеры, мм, не более

66х62х120

Масса, кг не более

0,60

Присоединительные размеры (резьбы):

на входе - наружная коническая для установки на баллон

W 27.8

W19,2

ГОСТ 9909

на выходе –  наружная цилиндрическая

СП 21,8-14 ниток на 1" левая

Материал

уплотнительного элемента

Набор стальных мембран и диафрагма из Д-16

Детализированная схема запасных частей

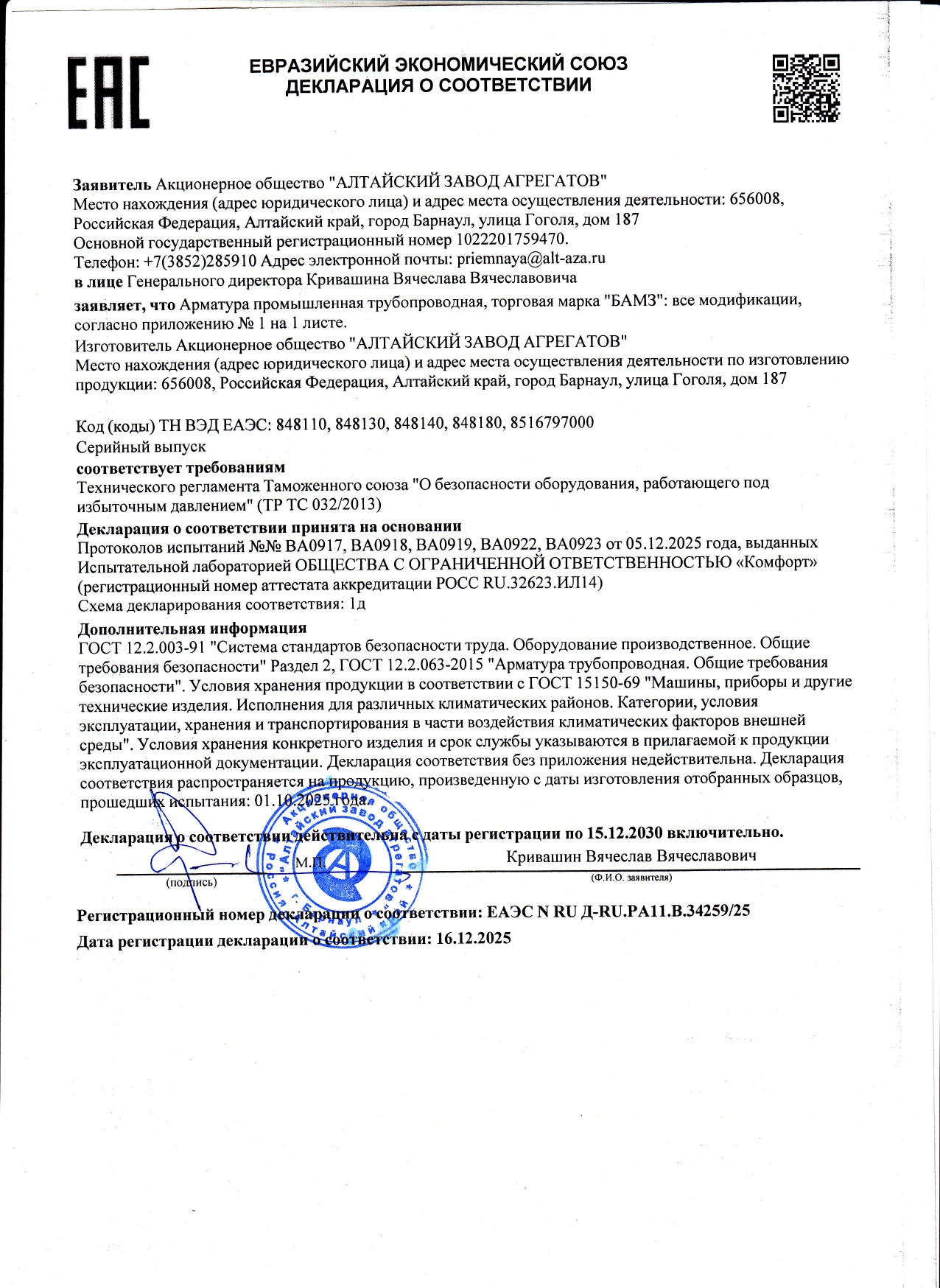

Сертификат (Дек-ЕАЭС-21-Вент-Ред-01.jpg, 4,753 Kb) [Скачать]

Приложение (Дек-ЕАЭС-21-Вент-Ред-02.jpg, 5,208 Kb) [Скачать]

Технический паспорт (вв-88_аза.pdf, 190 Kb) [Скачать]
