Вентиль баллона для сжиженных углеводородных газов ВБ-2

ВБ-2 (Вентиль баллона для сжиженных углеводородных газов)


1 130.40 Р
Цена с НДС
4401
+

Вентили предназначены для установки на баллон вместимостью до 50 л для сжиженных углеводородных газов на давление до 1,6 МПа. Вентили являются запорным устройством баллона при наполнении, хранении и расходовании газа.

Вентили ОКП 48 5881 изготавливаются по ГОСТ 21804 Устройства запорные баллонов для сжиженных углеводородных газов на давление до 1,6 МПа.

Номинальные значения климатических факторов:

- для эксплуатации в рабочем состоянии по ГОСТ 15150 для климатического исполнения У2, но при этом нижнее значение температуры окружающего воздуха минус 400 С;

- для эксплуатации в нерабочем состоянии (хранение и транспортирование при перерывах в работе) -  по ГОСТ 15150 для климатического исполнения У2.

Возможно присоединение к вентилям баллонных редукторов для пропана по  ГОСТ 13861-89 и регуляторов давления РДСГ-1 по        ГОСТ 21805-94, имеющих накидную гайку с левой резьбой СП 21,8 – 14 ниток на 1", причем независимо от предприятий изготовителей редукторов и регуляторов.

Пример условного обозначения вентиля ВБ-2   при заказе:

«Вентиль баллона для сжиженных углеводородных газов ВБ-2».

Наименование параметров

ВБ-2

ВБ-1

Массовый расход газа при давлении 1МПа, кг/мин, не менее

12,8

Наибольшее рабочее давление, МПа (кгс/см2)

1,6 (16)

Габаритные размеры, мм, не более

105Х62Ø54

Масса, кг, не более

0,32

Присоединительные размеры:



-на выходе

СП 21,8- 14

ниток на 1" левая

-для установки на баллон – коническая резьба ГОСТ 9909

W27,8

W19,2

Детализированная схема запасных частей

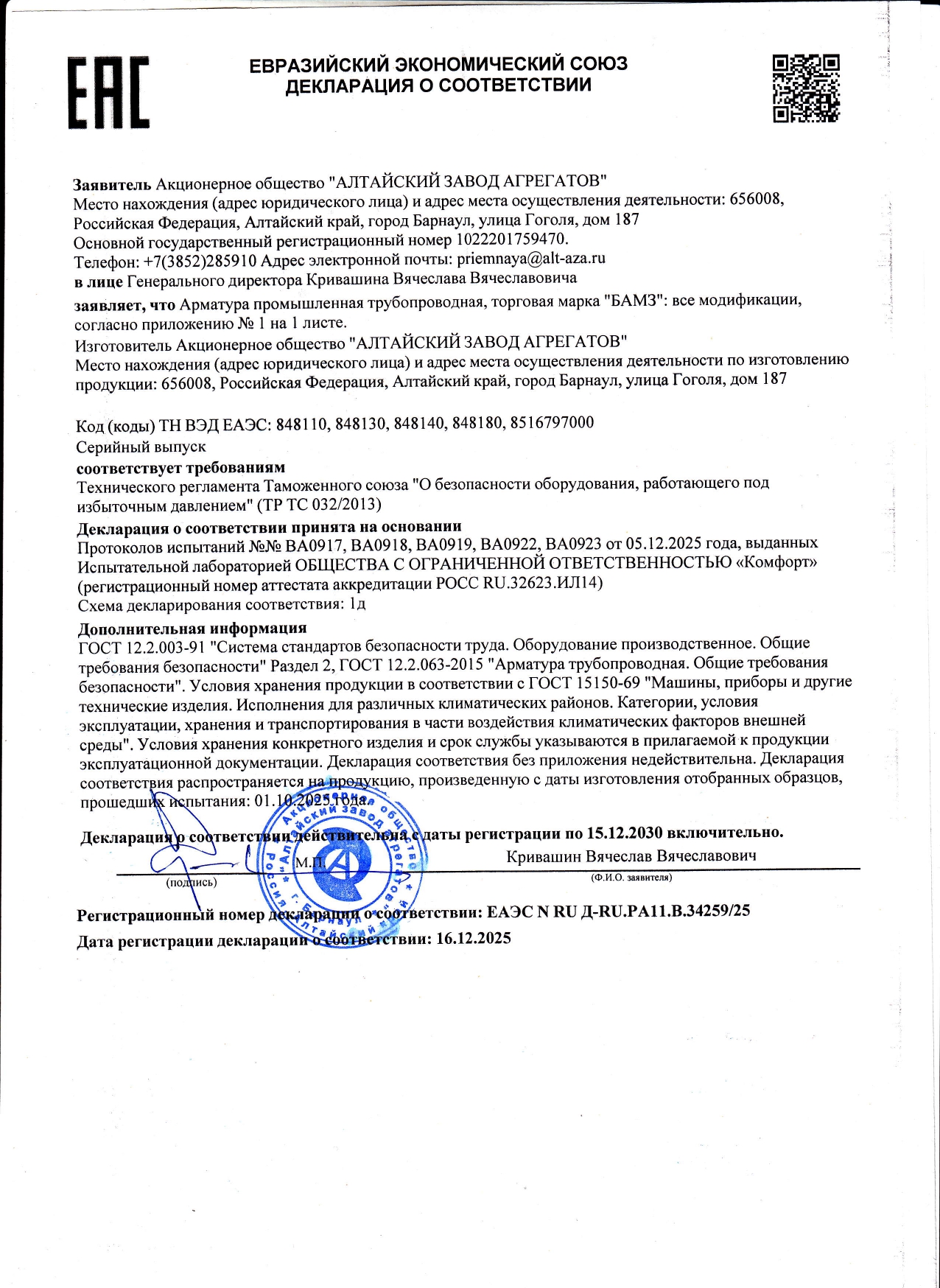

Сертификат (Дек-ЕАЭС-21-Вент-Ред-01.jpg, 4,753 Kb) [Скачать]

Приложение (Дек-ЕАЭС-21-Вент-Ред-02.jpg, 5,208 Kb) [Скачать]

Технический паспорт (вб-2__аза.pdf, 252 Kb) [Скачать]
