ВБМ-1 исп. 41 (Вентиль мембранный для кислорода)

ВБМ-1 исп. 41 (Вентиль мембранный для кислорода)


2 493.60 Р
Цена с НДС
3461
+

Вентиль баллонный мембранный предназначен для установки на баллон стальной среднего или малого  объема по ГОСТ 949  на Рр≤20МПа (200 кгс/см2) для кислорода (с медным уплотнителем).

Вентили изготавливаются по ТУ 3645-043-05785477-01.

Вентиль изготавливается видов климатического исполнения УХЛ2 или Т2  по ГОСТ 15150, но для работы в интервале температур от минус 400 до плюс 500 С.

Пример условного обозначения вентиля ВБМ-1 исп.41 при заказе:

«Вентиль баллонный мембранный ВБМ-1 исп.41».



Марка вентиля /заводской код изделия

Присоединительные

размеры (резьбы)

Отличительные особенности конструкции

вход

выход

ВБМ-1 /003701

W 27.8

G 3/4-B

-

ВБМ-1 (исп.03) /003601

Латунная заглушка на выходе

ВБМ-1 (исп.06) /003671

W 19,2

-

ВБМ-1 (исп.09) /003681

Латунная заглушка на выходе

ВБМ-1 (исп.12) /003941

СП 21,8-14 ниток на 1"

Фильтр на входе

ВБМ-1 (исп.15) /003951

Фильтр на входе, латунная заглушка на выходе

ВБМ-1 (исп.24) /003631

G 3/4-B

G 3/4-B

Для газопровода (рампы)

ВБМ-1 (исп.27) /003641

W 27.8

СП 21,8-14 ниток на 1"

-

ВБМ-1 (исп.33) /003651

G 3/4-B

Высокий маховичок

ВБМ-1 (исп.36) /003661

Высокий маховичок, латунная заглушка на выходе

ВБМ-1 (исп.39) /003441

Штуцер на входе

ВБМ-1 (исп.40) /003451

Штуцер на входе, латунная заглушка на выходе

ВБМ-1 (исп.41) /003461

Для кислорода

ВБМ-1 (исп.42) /003471

W 19,2

ВБМ-1 (исп.43) /003171

W 27.8

СП 21,8-14 ниток

на 1" левая

Для водорода

ВБМ-1 (исп.44) /003161

W 19,2

ВБМ-1 (исп.45) /003891

W 27.8

G 3/4-B

Имеется предохранительная мембрана



Наименование параметров

ВБМ-1

Диаметр условного прохода, Ду, мм, не менее

4,0

Рабочее давление, наибольшее, МПа (кгс/см2)

20 (200)

Габаритные размеры, мм, не более

Ø62х130 (без фильтра)

Масса, кг не более

0,65

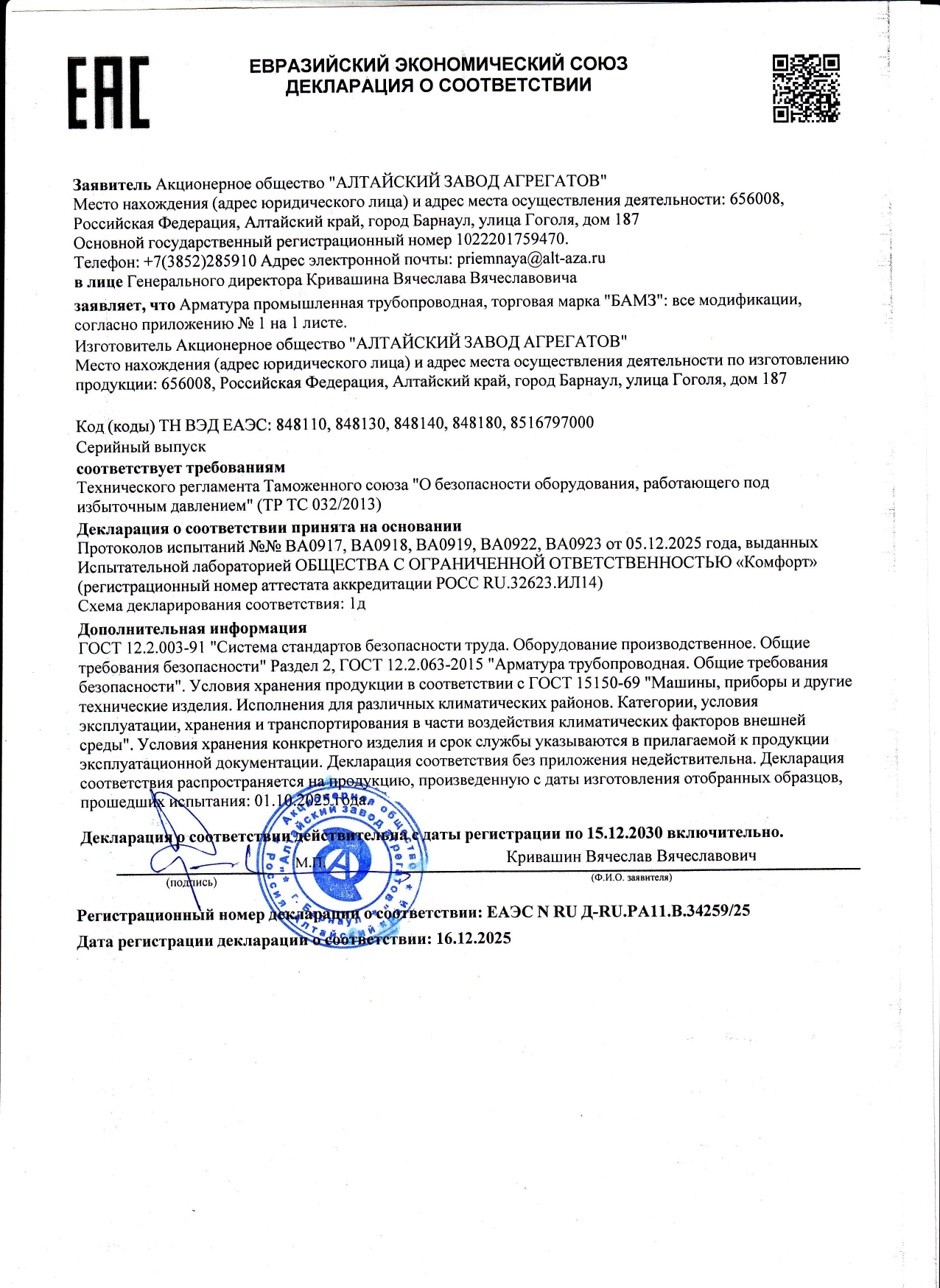

Сертификат (Дек-ЕАЭС-21-Вент-Ред-01.jpg, 4,753 Kb) [Скачать]

Приложение (Дек-ЕАЭС-21-Вент-Ред-02.jpg, 5,208 Kb) [Скачать]

Технический паспорт (вбм_кислород_аза.pdf, 241 Kb) [Скачать]
