Генератор ацетиленовый передвижной малогабаритный среднего давления «Малыш» предназначен для получения газообразного ацетилена из карбида кальция и воды. Применяется для питания ацетиленом аппаратуры газопламенной обработки металлов (далее по тексту ГОМ) малой мощности (сварки, пайки, резки, напыления).По способу взаимодействия карбида кальция с водой генератор относится к типу «К» (контактный) с вариантом «ВВ» (вытеснения воды) по ГОСТ 30829-2002.

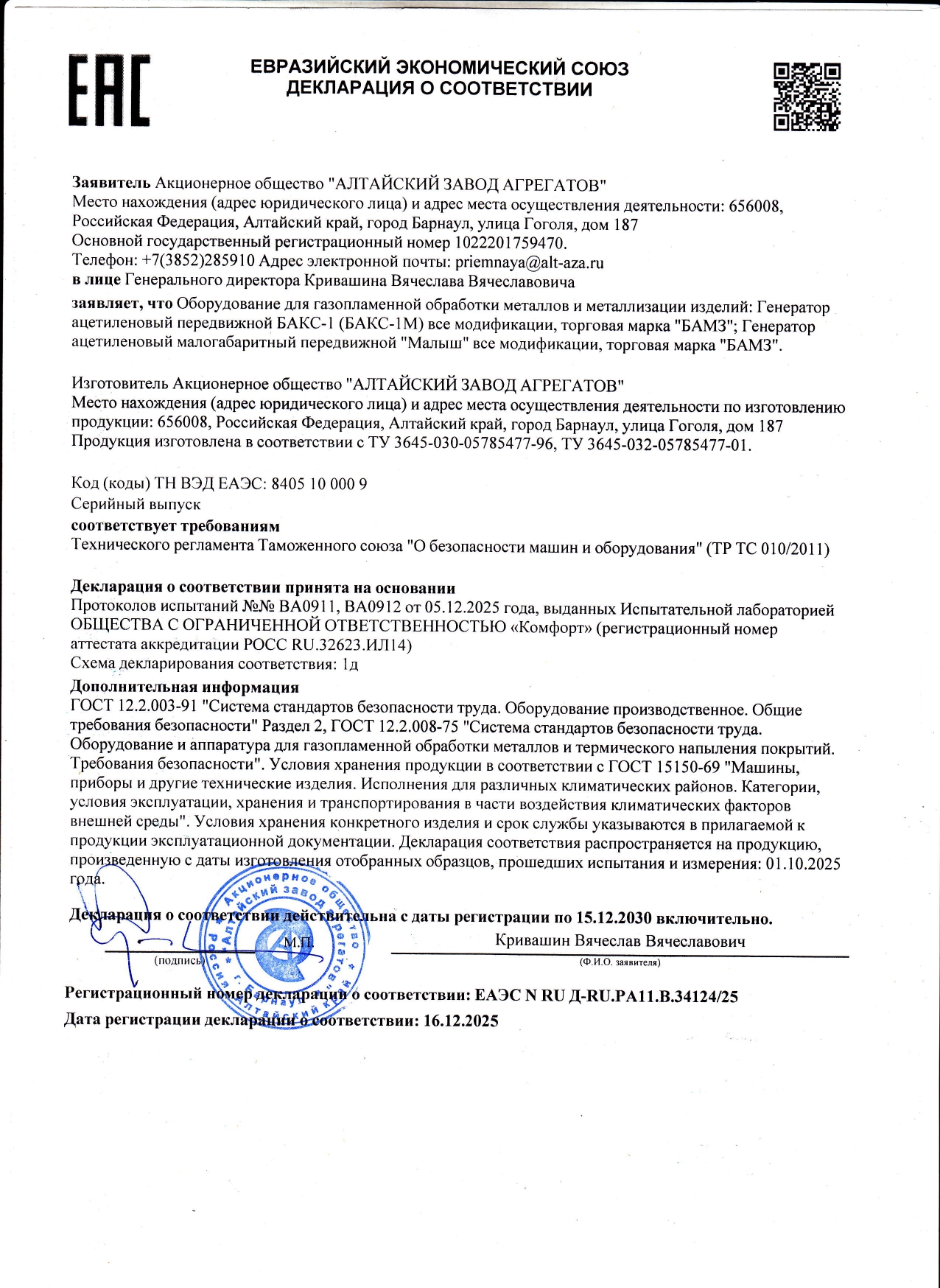

Изделие имеет декларацию соответствия требованиям ТР ТС о безопасности машин и оборудования. В эксплуатационной документации указан срок действия декларации.
Генератор ОКП 36 4563 изготавливается по ГОСТ 30829-2002 и ТУ 3645-032-05785477-01.
Вид климатического исполнения "У" категории 1 по ГОСТ15150. Устойчиво работает при температуре окружающего воздуха от минус 30°С до плюс 40°С.
Запись обозначения при заказе генератора «Малыш» климатического исполнения У1:
«Генератор ацетиленовый «Малыш».
|
Наименование параметров |
«Малыш» |
|
Номинальная производительность (при температуре 200 С и давлении 760мм рт.ст.), м3/ч |
0,5 |
|
Диапазон рабочих давлений, МПа(кгс/см2) |
0,02-0,15 (0,2-1,5) |
|
Допускаемая (единовременная) загрузка карбида кальция, кг, не более |
1,0 |
|
Размеры кусков карбида кальция по ГОСТ1460,мм |
25х80 |
|
Габаритные размеры генератора, мм, не более |
720х380х380 |
|
Масса генератора (без карбида и воды), кг, не более |
17 |
