Г-70-2 (Регулятор расхода)

Г-70-2 (Регулятор расхода)


4 641.60 Р
Цена с НДС
9491
+

Регуляторы У-30П-2 и У-30П-2МГ могут комплектоваться электроподогревателем газа, устанавливаемым перед регулятором, или  подогревателем корпуса. Напряжение питания электроподогревателя 36 В, потребляемая мощность не более 200 Вт.

Регуляторы изготавливаются видов климатического исполнения УХЛ2 или Т2 по ГОСТ 15150, но для работы в интервале температур: от минус 200 до плюс 400 С - АР-10-2, АР-10-2МГ; АР-40-2, АР-40-2 МГ;   АР-150-2, АР-150-2 МГ; Г-70-2, Г-70-2 МГ; В-50-2, В-50-2 МГ; А-30-2,      А-30-2 МГ; А-90-2, А-90-2 МГ; от минус 300 до плюс 500 С - У-30П-2,       У-30П-2МГ; от плюс 50 до плюс 500 С – У-30-2, У-30-2МГ.

Во избежание попадания загрязнений и конденсата в регуляторы     У-30-2 и У-30П-2, перед началом эксплуатации требуется отстой баллона с углекислотой не менее 24 часов и слив конденсата. Качество углекислоты должно соответствовать ГОСТ 8050 и подтверждаться документом организации, наполнившей баллон.

Пример условного обозначения регулятора расхода У-30-2 при заказе:

«Регулятор расхода для углекислого газа У-30-2 без подогревателя».

Наименование показателей

У-30-2

У-302МГ

У-30П-2

У-30П-2МГ

АР-10-2

АР-10-2МГ

АР-40-2

АР-40-2МГ

АР-150-2

АР-150-2МГ

А-30-2

А-30-2МГ

А-90-2

А-90-2МГ

Г-70-2

Г-70-2МГ

В-50-2

В-50-2МГ

Заводской код изделия

010391

010401

010491

010431

009391

009371

 008491

008471

    009291

     009271

009691

009671

009591

009571

009491

009471

009191

009171

Редуцируемый газ

Углекислый газ

Аргон

Азот

Гелий

Водород

Давление газа на входе, МПа(кгс/см2): наибольшее;

наименьшее при наибольшем расходе



10(100)

0,8(8)



20(200)

1,5(15)



20(200)

0,8(8)



20(200)

1,5(15)



20(200)

2,5(25)



20(200)

0,8(8)



20(200)

1,5(15)



20(200)

0,8(8)

Наибольшая пропускная способность при наибольшем рабочем давлении (красная шкала указателя расхода при дюзе №2, м3/ч (л/мин)

1,8

(30)

0,6

(10)

2,4

(40)

9,0

 (150)

1,8

(30)

5,4

(90)

4,2

(70)

3,0

(50)

Пропускная способность по черной шкале расходомера при дюзе №1 в интервале, м3/ч (л/мин)

0,30-0,72

(5-12)

0,03-0,15 (0,5-2,5)

0,30-0,84 (5-14)

0,6-2,4

(10-40)

0,03-0,24 (0,5-4,0)

0,90-2,22 (15-37)

0,30-1,20 (5-20)

0,30-0,96 (5-16)

Диаметры расходных шайб (дюз),мм:  №1

№2



0,60

1,0



0,15

0,35



0,.55

0,85



0,75

1,45



0,15

0,40



1,0

1,40



0,35

0,65



0,27

0,40

Габаритные размеры, мм, не более



Для малогабаритных регуляторов

170х

150х155

170х

150х260

170х140х155

170х

150х140

170х

150х240

170х140х140

Масса, кг, не более

1,4

2,2

1,5

Для малогабаритных регуляторов

1,1

1,9

1,2

Присоединительные размеры:

на входе –  гайка накидная с внутренней резьбой



G ¾ ГОСТ 6357

СП21,8 14ниток

на 1" левая

на выходе –

штуцер с гайкой и ниппелем

М16х1,5 ГОСТ 24705

М16х1,5

левая

Детализированная схема запасных частей

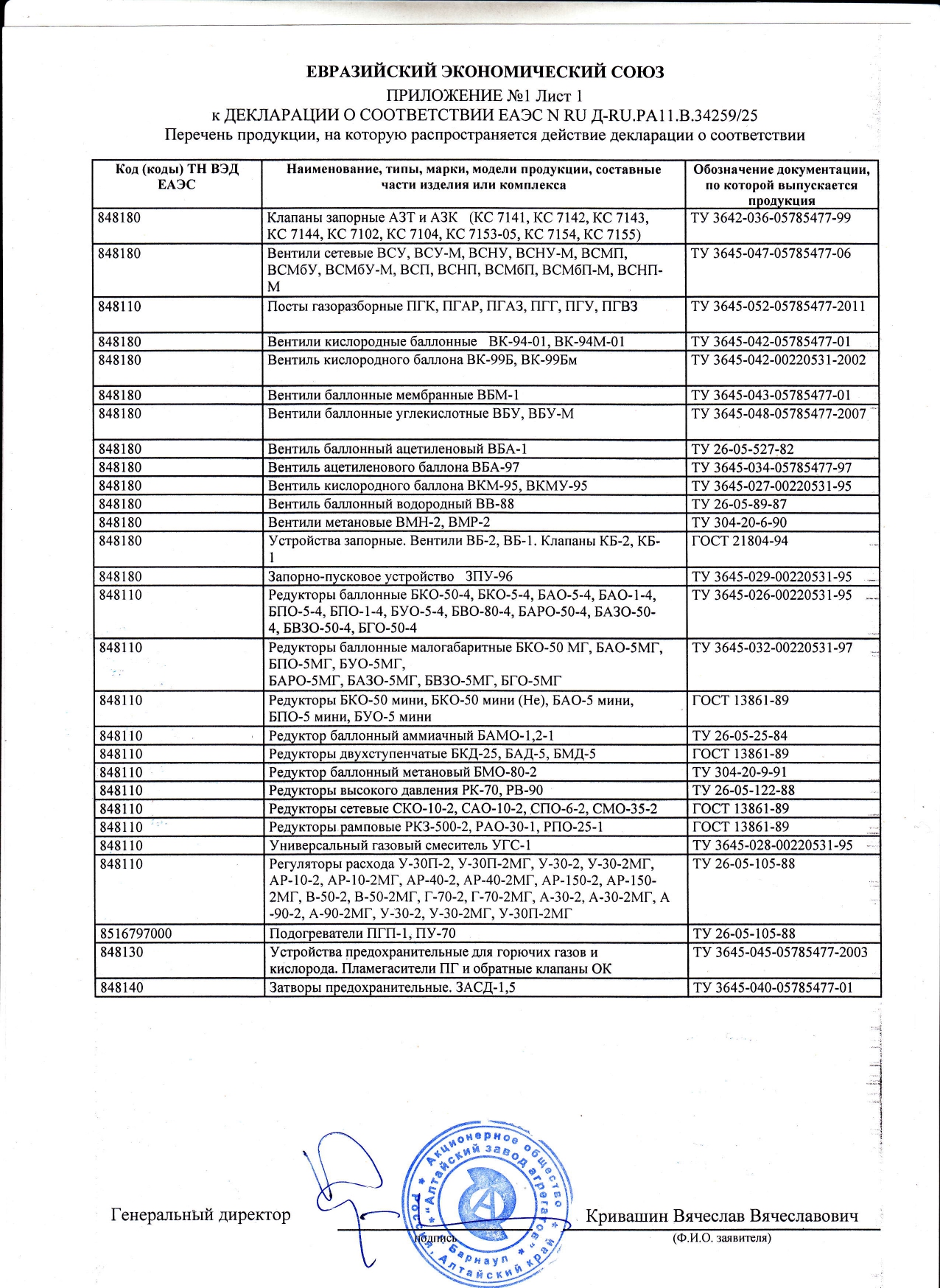

Сертификат (Дек-ЕАЭС-21-Вент-Ред-01.jpg, 4,753 Kb) [Скачать]

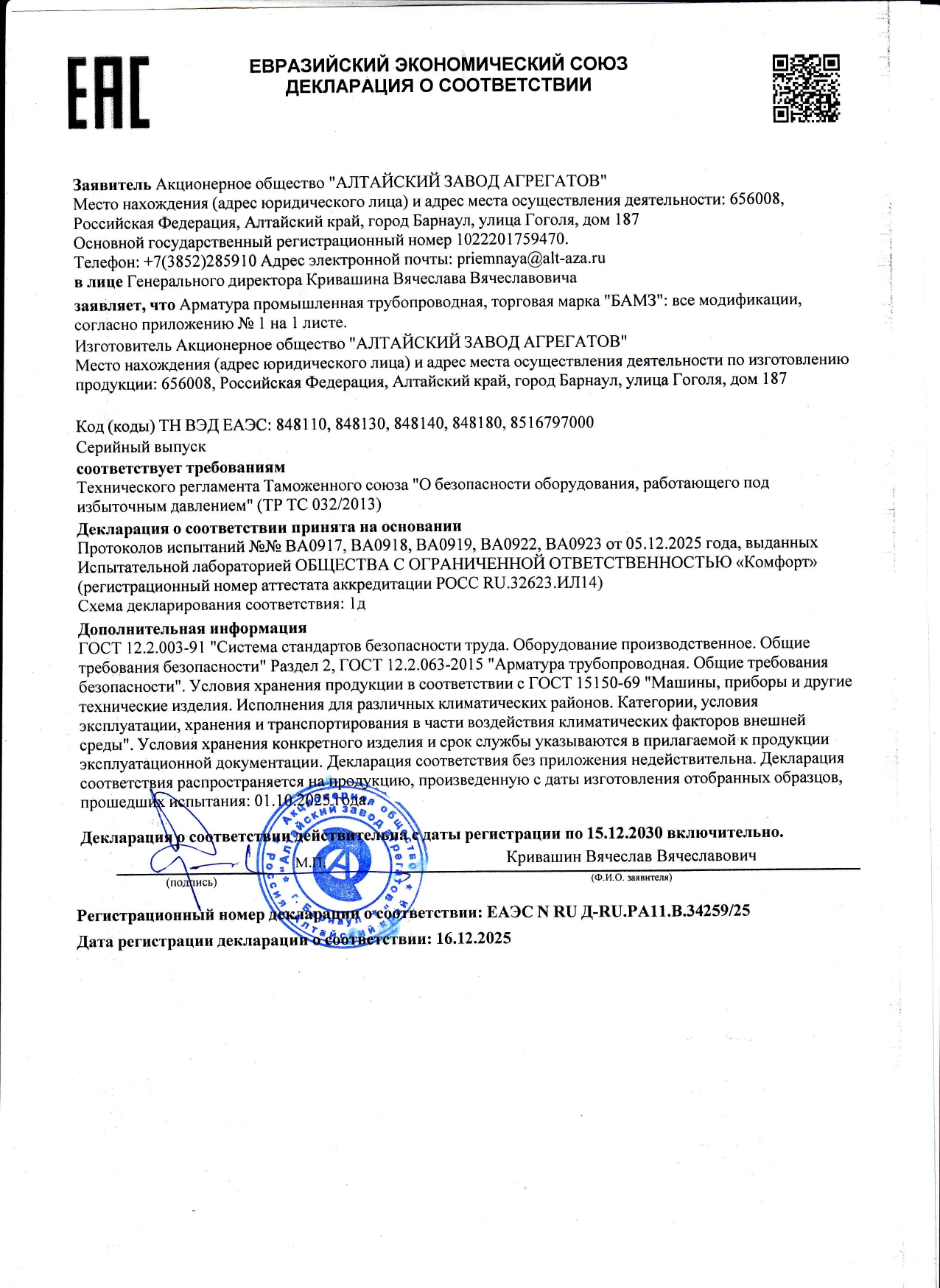

Приложение (Дек-ЕАЭС-21-Вент-Ред-02.jpg, 5,208 Kb) [Скачать]

Технический паспорт (регул_аза.pdf, 474 Kb) [Скачать]
