БВЗО-50-4 (Редуктор баллонный воздушный одноступенчатый)

БВЗО-50-4 (Редуктор баллонный воздушный одноступенчатый)


5 307.60 Р
Цена с НДС
14701
+

Редукторы баллонные газовые одноступенчатые предназначены для понижения давления сжатого воздуха, поступающего из баллона, и автоматического поддержания заданного рабочего давления постоянным.

Редукторы комплектуются двумя манометрами, контролирующими давление на входе и в камере рабочего давления.
В отличие от  выпускаемого редуктора РВ-90, редукторы БВЗО рассчитаны на меньшее давление на входе в редуктор, и, соответственно, обеспечивают меньший расход и рабочее давление, но с большей точностью регулировки.
Редукторы имеют сертификат соответствия системы сертификации ГОСТ Р (Госстандарта РФ) - РОСС RU. АЯ04. Редуктор БВЗО-5МГ имеет Разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-36684.
Редукторы ОКП 36 4571 изготавливаются по ГОСТ 13861, ТУ 3645-026-00220531-95 или ТУ 3645-032-0022531-97.
Редукторы соответствуют требованиям ГОСТ 12.2.008-75, ГОСТ 13861-89, ГОСТ 29090-91, ГОСТ Р 50379-92.
Для    редукторов    устанавливается   вид   климатического   исполнения   УХЛ   по ГОСТ 15150, но для работы в интервале температур от минус 25о до плюс   50о С.
Пример условного обозначения редуктора БВЗО-50-4 при заказе:
«Редуктор баллонный одноступенчатый для сжатого воздуха БВЗО-50-4 УХЛ2».
По согласованию с потребителем возможно изготовление редукторов с другими присоединительными размерами, а также для работы с другими неагрессивными газами

Наименование параметров

БВЗО-50-4

 БВЗО-5МГ

малогабаритные

Изделие изготовлено в соответствии с

ТУ 3645-026-00220531-95

ТУ 3645-032-00220531-97

Наибольшая пропускная способность, м3

50

5

Наибольшее давление газа на входе, МПа (кгс/см2)

20 (200)

Наибольшее рабочее давление газа, МПа (кгс/см2)

1,25 (12,5)

0,35 (3,5)

Наличие предохранительного клапана

Имеется

Габаритные размеры, мм, не более

170х170х155

170х140х140

Масса, кг, не более

1,5

1,2

Присоединительные размеры:

на входе – гайка накидная с внутренней резьбой

 G ¾ -B ГОСТ 6357

на выходе -

штуцер с гайкой (резьба) и ниппель

М16х1,5 ГОСТ 24705

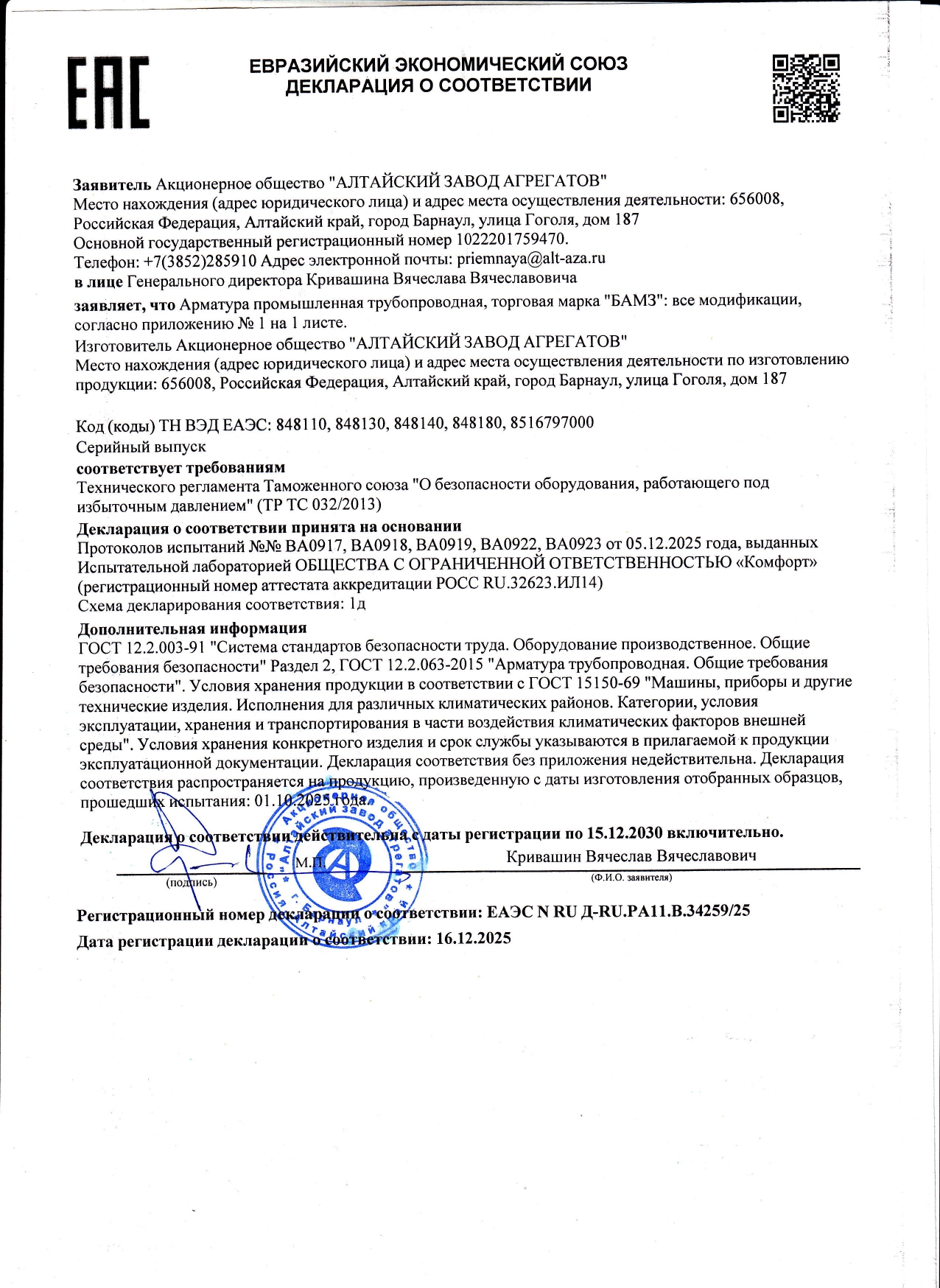

Сертификат (Дек-ЕАЭС-21-Вент-Ред-01.jpg, 4,753 Kb) [Скачать]

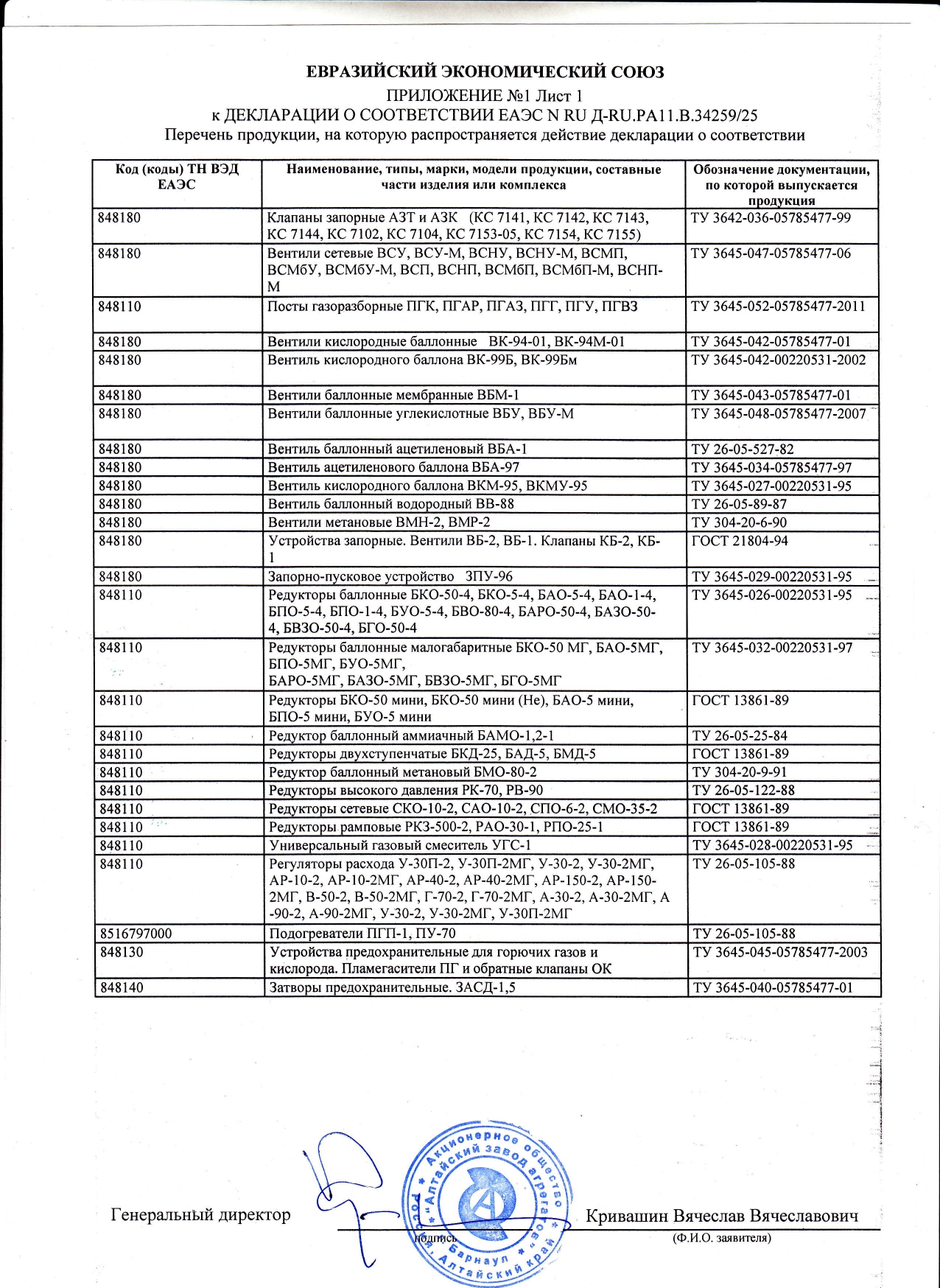

Приложение (Дек-ЕАЭС-21-Вент-Ред-02.jpg, 5,208 Kb) [Скачать]

Технический паспорт (пас_баро_аза.pdf, 237 Kb) [Скачать]
