Редукторы баллонные газовые одноступенчатые предназначены для понижения давления газа, поступающего из баллона, и автоматического поддержания заданного рабочего давления постоянным при газопламенной обработке.
Редукторы выпускаются для газов:
водорода – БВО-80-4.
Редукторы БВО-80-4комплектуются двумя манометрами, контролирующими давление на входе и в камере рабочего давления.

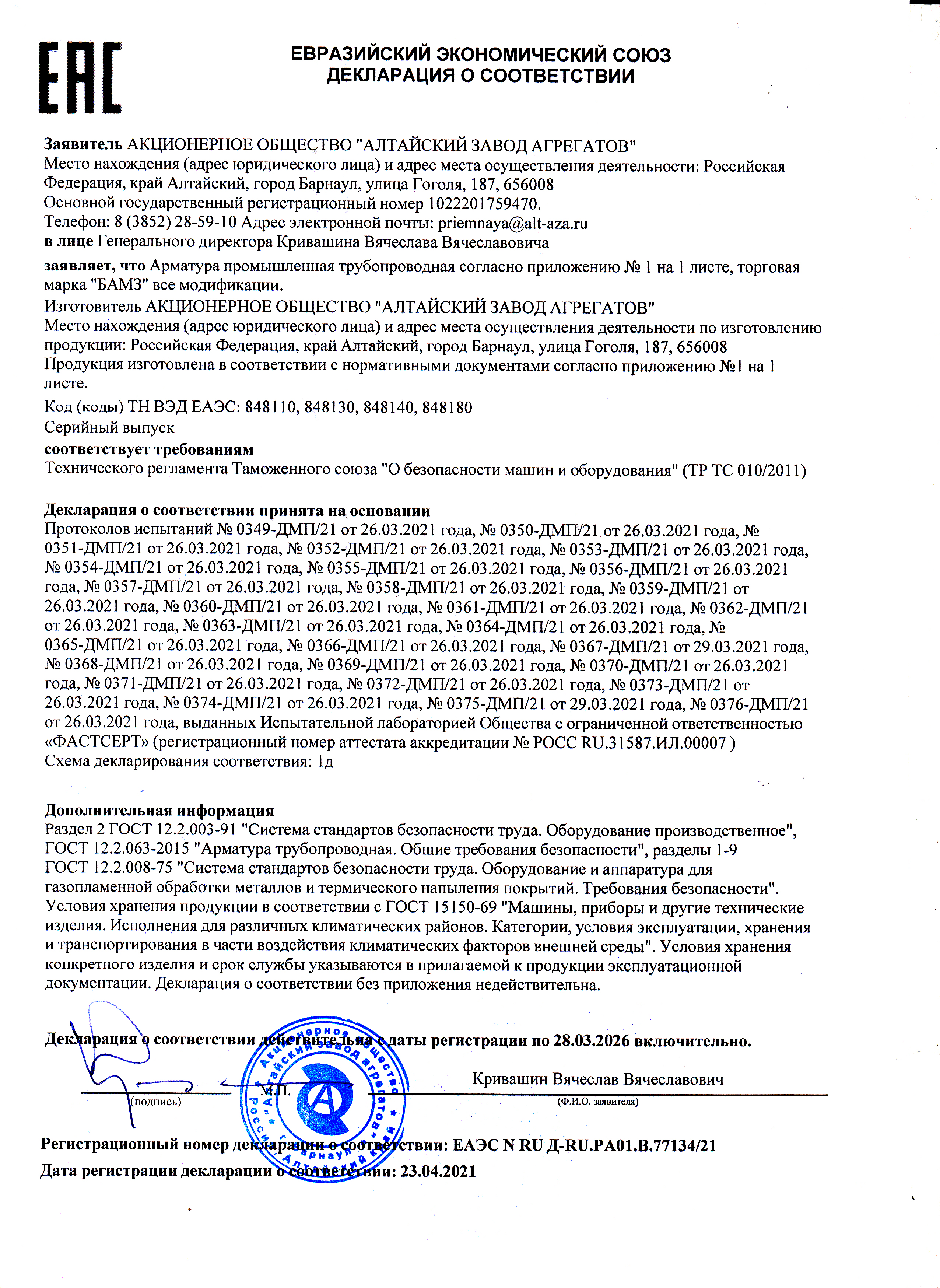

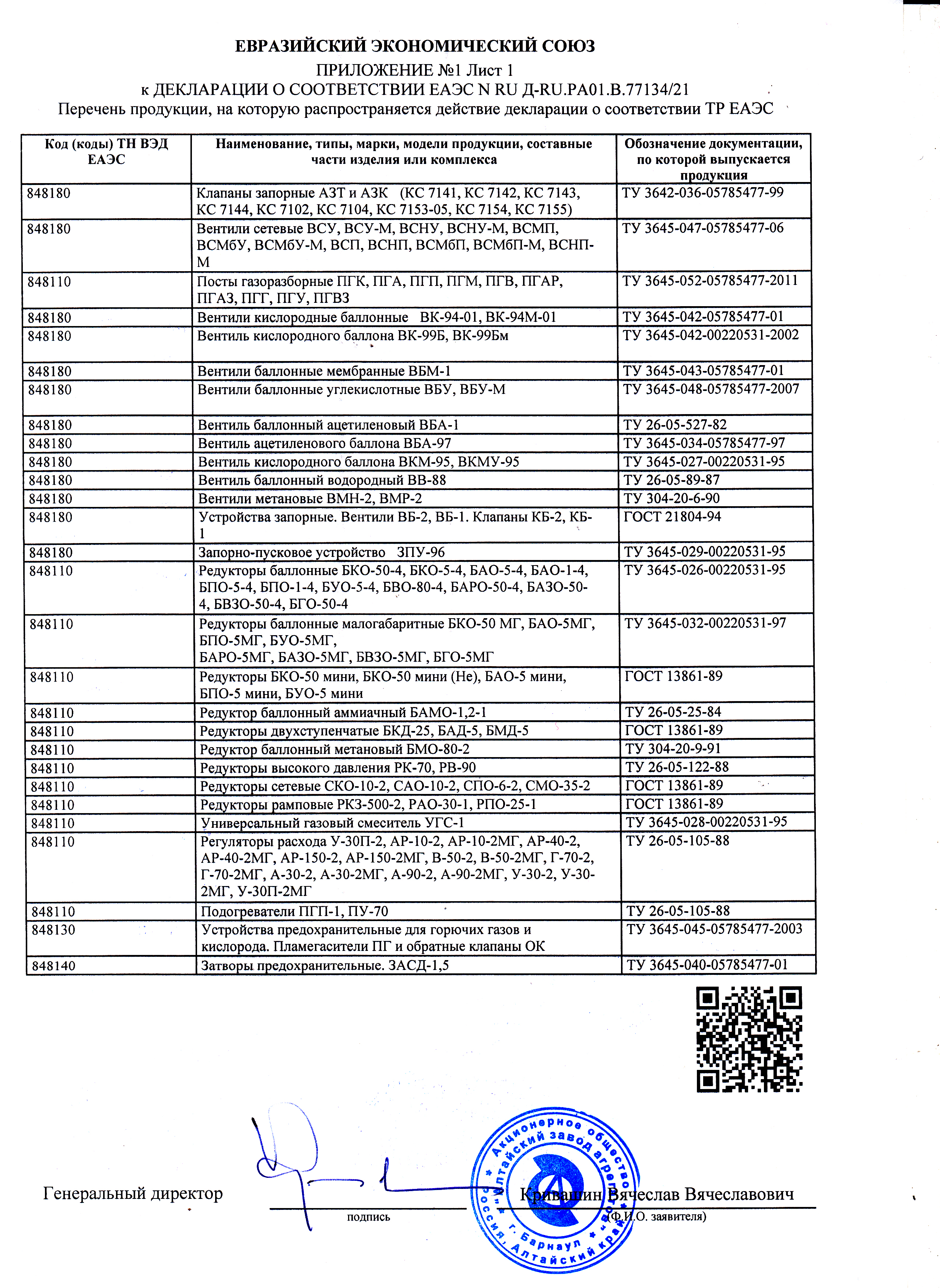

Редукторы ОКП 36 4571 изготавливаются по ГОСТ 13861, ТУ 3645-026-00220531-95 и ТУ 3645-032-00220531-97.
Для редукторов устанавливается вид климатического исполнения УХЛ по
ГОСТ 15150, но для работы в интервале температур от минус 25о до плюс 50о С, а для пропановых редукторов - от минус 15о до плюс 45о С.
Пример условного обозначения редуктора БВО-80-4 при заказе:
«Редуктор баллонный одноступенчатый БВО-80-4 УХЛ2».
По согласованию с потребителем возможно изготовление редукторов с другими присоединительными размерами, а также для работы с другими неагрессивными газами.
|
Наименование параметров |
БКО-50-4 |
БАО-5-4 |
БПО-5-4 |
БВО-80-4 |
|
Заводской код изделия |
013071 |
013221 |
013321 |
013421 |
|
Изделие изготовлено в соответствии с |
ГОСТ 13861, ТУ 3645-026-00220531-95 |
|||
|
Наибольшая пропускная способность, м3/ч |
50 |
5 |
80 |
|
|
Наибольшее давление газа на входе, МПа (кгс/см2) |
20 (200) |
2,5 (25) |
20 (200) |
|
|
Наибольшее рабочее давление газа, МПа (кгс/см2) |
1,25 (12,5) |
0,15 (1,5) |
0,3 (3,0) |
1,25 (12,5) |
|
Наличие предохранительного клапана |
Имеется |
Нет* |
Имеется |
|
|
Габаритные размеры, мм, не более |
170х140 х155 |
260х 140 х155 |
170х150 х155 |
170х140 х155 |
|
Масса, кг, не более |
1,5 |
1,9 |
1,4 |
1,5 |
|
Присоединительные размеры: |
|
|||
|
на входе – гайка накидная с внутренней резьбой |
G ¾ -B ГОСТ 6357 |
хомут |
СП 21,8 –14 ниток на 1" левая |
|
|
на выходе - ниппель, штуцер с гайкой (резьба) |
М16х1,5 ГОСТ 24705 |
М16х1,5 левая ГОСТ 24705 |
||
