БАО-5 "мини" (Редуктор ацетиленовый)

БАО-5 мини (Редуктор ацетиленовый)


3 538.80 Р
Цена с НДС
13251
+

Редукторы являются редукторами общего назначения для всех видов газопламенной обработки.

Редукторы выпускаются для газов:  кислорода – БКО-50 мини,  ацетилена – БАО-5 мини, пропана - БПО-5 мини, углекислого газа –         БУО-5 мини.

Редукторы ОКП 36 4571  выпускаются по  ГОСТ 13861 и соответствуют требованиям ISO 2503 (по точности поддержания давления).

Редукторы БКО-50 мини, БАО-5 мини, БУО-5 мини комплектуются двумя манометрами, контролирующими давление на входе и в камере рабочего давления, редуктор    БПО-5 мини - одним манометром, контролирующим рабочее давление. Редукторы БУО-5 мини могут комплектоваться на выходе вентилями ВУ-1 или ВУ-2 соответственно для одной или двух линий.

Для редукторов устанавливается вид климатического исполнения УХЛ по ГОСТ 15150, но для работы в интервале температур от минус 25о до плюс 50о С, а для  БПО-5 мини - от минус 15о до плюс 45о С, для БУО-5 мини - от  плюс 5о до плюс 50о С.

Пример условного обозначения редуктора БКО-50 мини при заказе:

«Редуктор баллонный кислородный одноступенчатый БКО-50 мини».

Наименование параметра

БКО-50 мини

БПО-5 мини

БАО-5 мини

БУО-5 мини

исп. 03

Заводской код изделия

013081

013051

013351

013251

012691

Наибольшая пропускная способность,м3/ч

50

5

Наибольшее давление газа на входе, МПа (кгс/см2)

20 (200)

2,5 (25)

10 (100)

Наибольшее рабочее давление газа,

МПа (кгс/см2)

1,25 (12,5)

0,3 (3,0)

0,15 (1,5)

0,35 (3,5)

Габаритные размеры, мм. не более

160х130х120

240х130

х120

160х130

х120

Наличие предохранительного клапана

Имеется

Нет

Нет

Имеется

Масса, кг, не более

0,85

0,65

1,0

0,85

Присоединительные размеры: на входе –гайка накидная  с внутренней резьбой (для БАО-5 «мини» - хомут)

G ¾ -B

ГОСТ 6357

СП 21,8- ниток  на 1"

СП 21,8-14 ниток на 1"

левая

хомут

G ¾ -B

ГОСТ 6357

На выходе –  штуцер с гайкой и ниппель

М16х1,5

ГОСТ 24705

М16х1,5 левая

ГОСТ 24705

М16х1,5

Детализированная схема запасных частей

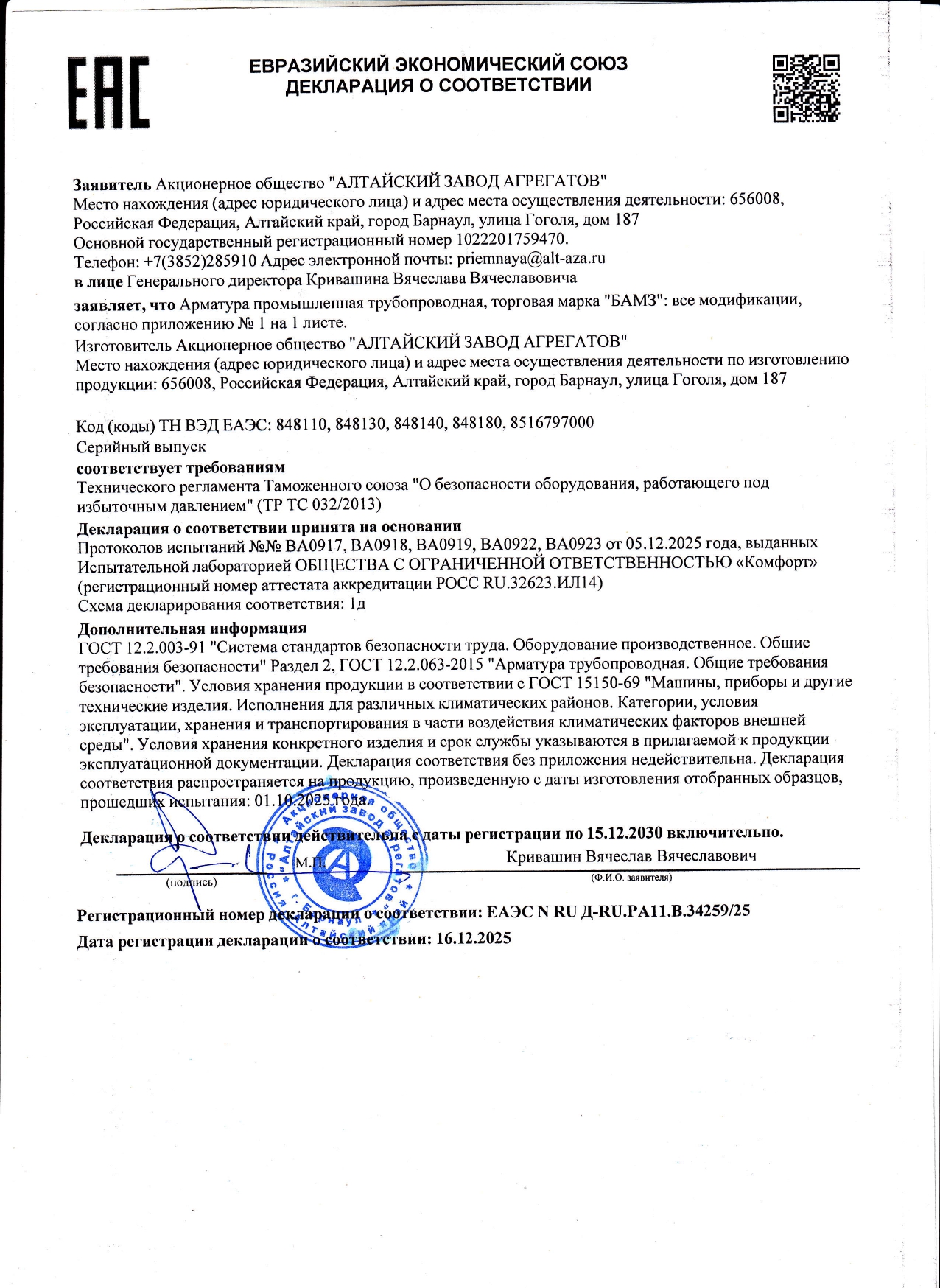

Сертификат (Дек-ЕАЭС-21-Вент-Ред-01.jpg, 4,753 Kb) [Скачать]

Приложение (Дек-ЕАЭС-21-Вент-Ред-02.jpg, 5,208 Kb) [Скачать]

Технический паспорт (пасбкомини_аза.pdf, 302 Kb) [Скачать]
